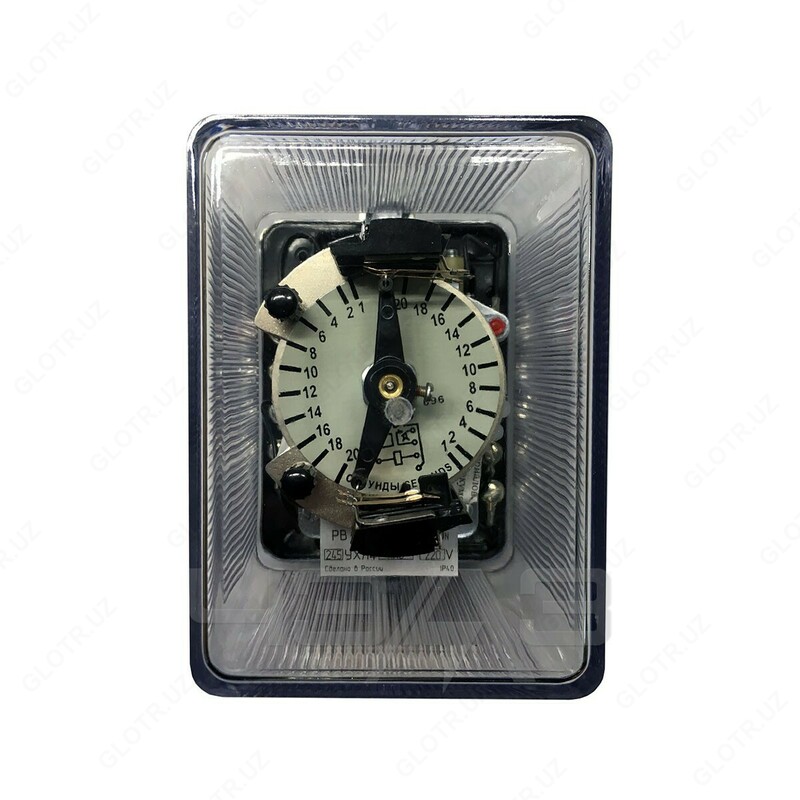

Vaqt o'rni РВ 225
Artikul: P-0625515 Sotuvda mavjud-
1 so'm dan
1 dona dan
- To'lov: Pul o'tkazish
- Yetkazib berish: Tezkor yetkazib berish, Standart yetkazib berish, Bepul yetkazib berish
Vaqt o'rni РВ 225, o'zgarmaydigan (PB100 seriyali) va o'zgaruvchan operatsion (PB200 seriyali) oqimdagi o'rni himoya qilish davrlarida, sozlanishi vaqtni kechiktirish uchun yordamchi element sifatida foydalanish uchun mo'ljallangan.
Ishlash shartlari p 200 , qul bilan zo'rg'a vaqt PB 225
UHL yoki O iqlim modifikatsiyasi, GOST 15150-69 bo'yicha "4" toifasi.
Atmosfera havosining ish harorati oralig'i UHL4 versiyasi uchun minus 30 dan ortiqcha 55 ° C gacha va O4 versiyasi uchun minus 10 dan ortiqcha 55 ° C gacha.
GOST 17516.1-90 bo'yicha M39 mexanik dizayn guruhi, shu bilan birga o'rni 3g tezlanish bilan takroriy zarbalarga chidamli bo'lishi kerak, zarba davomiyligi 2 dan 20 milodiygacha;
O'rnimizni qobig'ining himoya darajasi-IP40, tashqi o'tkazgichlarni ulash uchun terminallar-GOST 14255-69 bo'yicha IP00.
VU 200 bilan RV 225 o'rni texnik ma'lumotlari
|
Ishga tushirish kuchlanishi,%, ortiq emas |
|
|
- RV 100 seriyali o'rni uchun: |
|
|
- UHL4 iqlimiy versiyasi |
70 |
|
- iqlimiy versiya O4 |
80 |
|
- RV 200 seriyali o'rni uchun |
85 |
|
O'rnimizni ishlash vaqtining tarqalishining mutlaq qiymati, s dan oshmasligi kerak: |
|
|
- 0,1 dan 1,3 s gacha cheklovlar o'rnatiladigan o'rni |
0,06 |
|
- 0,25 dan 3,5 s gacha bo'lgan chegara sozlamalari bo'lgan o'rni |
0.12 |
|
- 0,5 dan 9 s gacha chegaralarni o'rnatish bilan o'rni |
0.34 |
|
- chegaralarni 1 dan 20 s gacha o'rnatadigan o'rni |
1.0 |
|
Bir zumda aloqa qilish vaqti, s, ortiq emas |
0,08 |
|
Harakatlanuvchi qismlarning asl holatiga qaytish vaqti, s, ortiq emas |
0.15 |
|
Kayma kontaktlarning yopiq holati (o'rni yoqilganda), s |
|
|
- 0,1 dan 1,3 s gacha cheklovlar o'rnatiladigan o'rni |
0.05-0.12 |
|
- 0,25 dan 3,5 s gacha bo'lgan chegara sozlamalari bo'lgan o'rni |
0,1-0,4 |
|
- в реле с пределами уставок от 0,5 до 9 s |
0,25-0,75 |
|
- в реле с пределами уставок от 1 до 20 s |
0,6-1,6 |
|
Коммутационная способность контактов реле (кроме скользящего) при напряжении от 24 V до 250 V: |
|
|
- в цепи постоянного тока с постоянной времени индуктивной нагрузки не более 0,005 s и токе не более 1А, W |
100 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,4 и токе не более 5А, VA |
400 |
|
- в цепи переменного тока с коэффициентом мощности не менее 0,5 и токе не более 5А, VA |
500 |
|
Длительно допустимый ток через контакты в замкнутом состоянии, А: - с выдержкой времени |
5 |
|
- мгновенного действия |
3 |
|
Скользящие контакты могут замыкать цепи постоянного или переменного тока с указанной выше соответствующей мощностью. |
|
|
Коммутационная износостойкость, циклы ВО |
3000 |
|
Механическая износостойкость, циклы ВО |
5000 |
|
Конструктивное исполнение по способу присоединения внешних проводников: переднее, заднее (винтом или шпилькой) |
|
|
Габаритные размеры выпрямительного устройства ВУ200, mm, не более |
67 х 128 х 110 |
|
Габаритные размеры реле, mm, не более |
98 х 147 х 137 |
|
Масса реле, kg, не более |
1,5 |
|
Масса выпрямительного устройства ВУ 200, kg, не более |
0 |

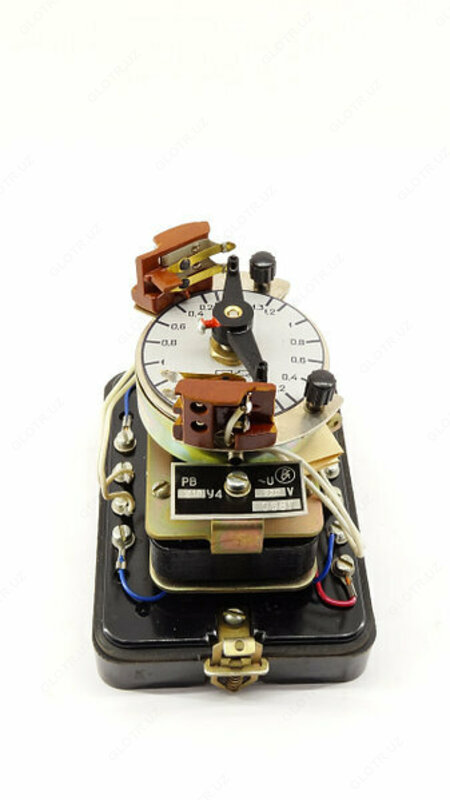

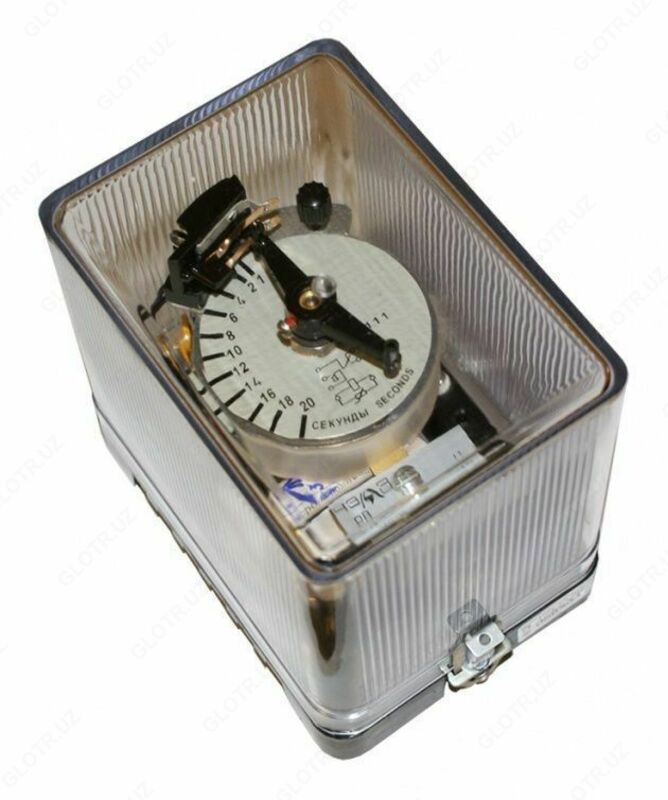

Механизм реле встроен в прямоугольный корпус, состоящий из цоколя и кожуха.
Структура условного обозначения реле РВ 225 с ВУ 200
на типоисполнения реле для цепей напряжения постоянного и переменного однофазного тока:
Р В Х Х Х Х4
РВ – реле времени;
Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);
Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 s; 2 - 3,5 s; 3 - 9 s;
4 - 20 s).
Х - условные номера конструктивной разработки (2 , 3 , 4 , 5 , 7 , 8);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
на типоисполнения реле для цепей напряжения переменного трехфазного тока:
РВ Х Х 5 К Х 4 с ВУ 20 Х Х4
РВ – реле времени;
Х - цифры - условное обозначение цепей напряжения (1 - постоянного тока, 2 - переменного тока);
Х - цифры - условное обозначение реле на максимальное время срабатывания (1 - 1,3 s; 2 - 3,5 s; 3 - 9 s;
4 - 20 s).
5 - условные номера конструктивной разработки;
К - комплектно (с выпрямительным устройством);
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
ВУ - выпрямительное устройство;
20Х – условные номера конструктивной разработки;
Х4 - климатическое исполнение (УХЛ, 0) и категория размещения (4) по ГОСТ 15150-69 и ГОСТ 15543.1-89.
|
Тип реле |
Пределы регулировок времени, s |
Род тока |
Термическая устойчивость |
Количество контактов |
Потребляемая мощность при Uн, не более |
Ном. Напр., V |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
RV 112 |
0,1-1,3 |
пост.- |
110 % номинального напряжения 2 мин. |
Два контакта (замыкающий и скользящий), срабатывающие с выдержкой времени и один переключающий контакт мгновенного действия |
30 Вт |
24 |
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 128 |
0,25-3,5 |
пост.- |
110 % номинального напряжения 2 мин .. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 132 |
0,5-9 |
пост.- |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 142 |
1 -20 |
пост. |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 113 |
0,1-1,3 |
пост.- |
110 % номинального напряжения длительно |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переклю- чающий контакт мгновенного действия, размы- кающий контакт которого использо ван в цепи питания реле |
30 W при зашунтиро ванном и 15 W при Дешунтиро ванном добавочном сопротивлении |
24 |
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 127 |
0,25-3,5 |
пост.- |
110 % номинального напряжения длительно |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 133 |
0,5-9 |
пост.- |
110 % номинального напряжения длительно |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 143 |
1 -20 |
пост.- |
110 % номинального напряжения длительно |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 114 |
0,1-1,3 |
пост.- |
110 % номинального напряжения 2 мин. |
Один контакт (замыкающий), срабатывающий с выдержкой времени и один переклю- чающий контакт мгновенного действия |
30 Вт |
24 |
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 124 |
0,25-3,5 |
пост.- |
110 % номинального напряжения 2 мин .. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
ПБ 134 |
0,5-9 |
пост.- |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
RV 144 |
1 -20 |
пост.- |
110 % номинального напряжения 2 мин. |
24 |
||
|
48 |
||||||
|
110 |
||||||
|
220 |
||||||
|
Дом на колесах 215 |
0,1-1,3 |
перем. |
110 % номинального напряжения длительно |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря и один переключающий контакт мгновенного действия |
20 ВА * |
100 |
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 225 |
0,25-3,5 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 235 |
0,5-9 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
RV 245 |
1 -20 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
Дом на колесах 215 с ВУ 200 |
0,1-1,3 |
перем. трех- фазный |
110 % номинального напряжения длительно |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при отпадании якоря |
60 VA на фазу при зашунтированном и 10 VA при дешунтированном добавочном сопротивлении |
100 |
|
220 |
||||||
|
ПБ 225 с ВУ 200 |
0,25-3,5 |
перем. трех- фазный |
110 % номинального напряжения длительно |
100 |
||
|
220 |
||||||
|
ПБ 235 с ВУ 200 |
0,5-9 |
перем.- трех- фазный |
110 % номинального напряжения длительно |
100 |
||
|
220 |
||||||
|
RV 245 с ВУ 200 |
1 -20 |
перем. трех- фазный |
110 % номинального напряжения длительно |
100 |
||
|
220 |
||||||
|
Дом на колесах 217 |
0,1-1,3 |
перем. |
110 % номинального напряжения длительно |
Один контакт (замыкающий), срабатывающий с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия |
20 ВА * |
100 127 220 380 110 |
|
ПБ 227 |
0,25-3,5 |
перем. |
110 % номинального напряжения длительно |
20 ВА * |
100 |
|
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 237 |
0,5-9 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
Дом на колесах 247 |
1 -20 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
Дом на колесах 218 |
0,1-1,3 |
перем. |
110 % номинального напряжения длительно |
Два контакта (скользящий и замыкающий), срабатывающие с выдержкой времени при втягивании якоря и один переключающий контакт мгновенного действия |
20 ВА * |
100 |
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 228 |
0,25-3,5 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
ПБ 238 |
0,5-9 |
перем. |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
||||||
|
RV 248 |
1 -20 |
перем.- |
110 % номинального напряжения длительно |
100 |
||
|
127 |
||||||
|
220 |
||||||
|
380 |
||||||
|
110 |
Langar orqaga tortilganida. Langar bo'shatilgach, taxminan 60 VA.
Belgi o'rniga? ko'rsat:
1 - oldingi ulanish uchun; 2 - soch qisqichi bilan orqa tomondan ulanish uchun;
3 - vint bilan orqa ulanish uchun; 4 - tekis o'rnatish uchun orqa ulanish uchun.
