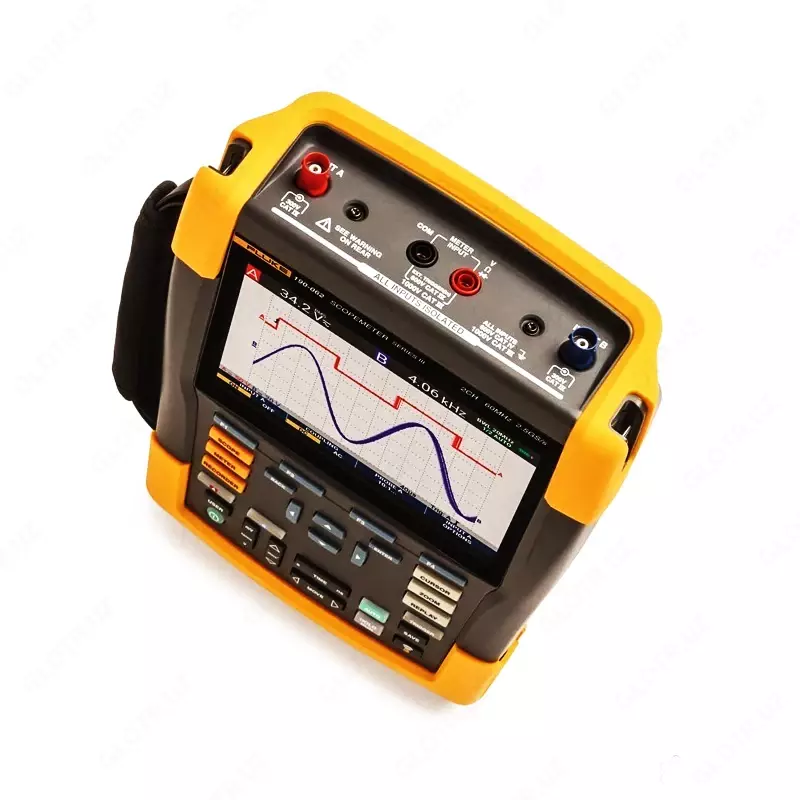

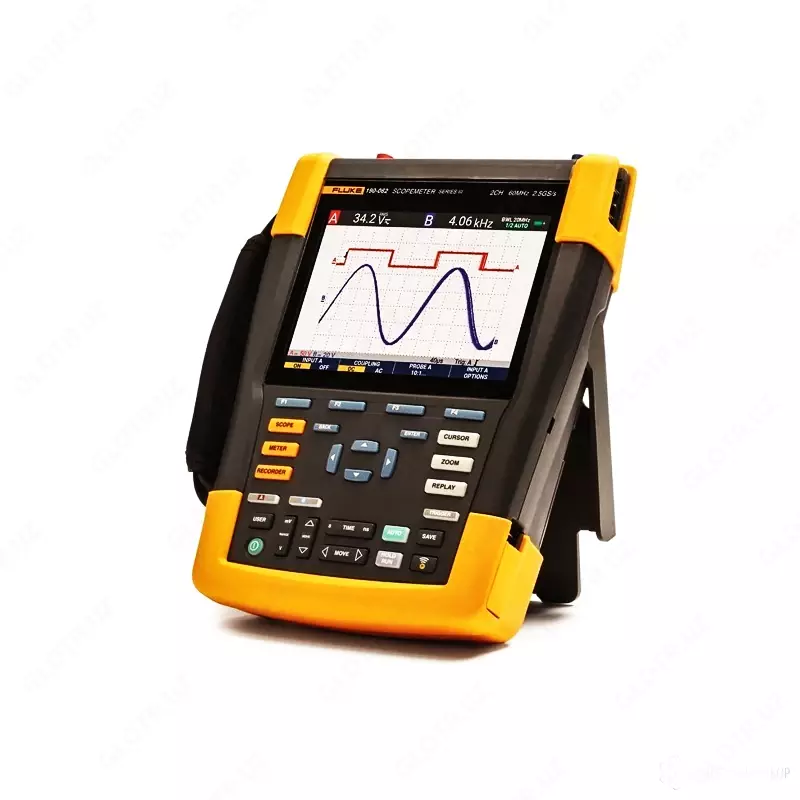

Fluke 190-504-III-osiloskop-multimetr raqamli to'rt kanalli 500 MGts

Raqamli to'rt kanalli 500 MGts Fluke 190-504-III osiloskop multimetrining maqsadi:

Qattiq muhitda ishlash uchun mo'ljallangan yuqori samarali portativ osiloskoplar

Fluke 190 sinov vositalari scopemeter ® III seriyasi qaerga ketayotganingizni va yo'lda deyarli har qanday muammolarni bartaraf etish muammolarini hal qilish uchun mo'ljallangan. 1000 V/CAT IV quvvati 600 V bo'lgan ushbu CAT III sinov asboblari ish stoli osiloskoplarining yuqori ishlashi bilan ishonchli portativlikni birlashtiradi, bu esa sanoat uskunalarini o'rnatish, ishga tushirish va texnik xizmat ko'rsatish, avtomatlashtirish va texnologik jarayonlarni boshqarish, shuningdek, elektr energiyasini konvertatsiya qilish elektronikasi - shahardan 500 MGtsgacha.

Tarmoqli kengligi imkoniyatlari keng bo'lgan ikki yoki to'rt kanalli modellardan birini tanlang. 5,0 GS/ s ga qadar tez namuna olish tezligi, 200 PS piksellar sonini va har bir kanal uchun 10 000 chuqur xotira namunalari to'lqin shakli, shovqin va boshqa shovqinlarning tafsilotlarini yuqori aniqlik bilan aniqlash va ko'rsatish imkonini beradi. Uch fazali yoki uch eksa nazorat qilish tizimlarida sinxronizatsiya yoki amplituda bog'liq o'lchovlarni bajaring yoki test zanjirida bir nechta sinov nuqtalarini Solishtiring va Solishtiring. TrendPlot™ paperless Recorder, ScopeRecord™ rejimi, ulanish va ko'rish™ va 100 ta ekranda noyob ijro etish xususiyati kabi xususiyatlar ta'mirlash xarajatlarini va ishlamay qolish vaqtini kamaytirish uchun muammolarni tezda aniqlashga yordam beradi. Ushbu funktsiyalar osiloskoplarni, ayniqsa, murakkab signal shakllari, shovqin, intervalgacha hodisalar va dalgalanmalar yoki signal ohiri kabi eng murakkab muammolarni aniqlashda ishlatish uchun qulay qiladi.

Osiloskopning xususiyatlari va afzalliklari-raqamli to'rt kanalli multimetr 500 MGts Fluke 190-504-III:

• 1000 V ga qadar to'rtta mustaqil suzuvchi izolyatsiya qilingan kirishga qadar;
• 5 GS/s ga Real vaqtda namuna olish (modelga va ishlatiladigan kanallarga qarab);
• Mulohaza xotira: 10 000 nuqta kuzatuv signalini yozish uchun (ko'rish maydoni rejimi);
• CAT III 1000 V/Cat IV 600 sanoat muhitlar uchun xavfsizlik reyting bilan qurilma;
• BP291 bilan etti soat batareyaning ishlash muddati;
• Katta, yorqin rangli displey deyarli har qanday muhitda ko'rish oson;
• Tarixiy ma'lumotlarni saqlash va ko'rish va ularni USB yoki Wi-Fi orqali kompyuterga o'tkazish oson;
• Batareyani tezda almashtirish uchun batareyaga kirish uchun qulay eshik;
• Ip51 himoya klassi, chang va tomchilarni himoya qilish;
• Tez, sekin va hatto murakkab signallarni aqlli avtomatik ravishda ishga tushirish uchun ulanish va ko'rishni boshlang;
• BPF tahlillari yordamida chastota spektri;
• Avtomatik ta'qib qilish va ijro etish 100 ekranlar;
• ScopeRecord rejimi past chastotali signallarni tahlil qilish uchun kirish kanaliga 30 000 ball beradi;
• Uzoq muddatli avtomatik o'lchovlar uchun chuqur xotiraga ega bo'lgan zamonaviy qog'ozsiz yozuvchi rejimi;
• 5000 kanal modellariga kiritilgan DMM 2 miqdori.

MV dan kv gacha o'lchash xavfsiz

Mustaqil ravishda izolyatsiya qilingan kirishlar tasodifiy qisqa tutashuv xavfini kamaytirish orqali turli xil topraklama havolalari bilan aralash zanjirlarda o'lchovlarni amalga oshirish imkonini beradi. Maxsus differentsial problarsiz va izolyatsiya qiluvchi transformatorlarsiz an'anaviy stend osiloskoplari faqat lineer topraklama kuchini o'lchash uchun ishlatilishi mumkin. ScopeMeter 190 III seriyali o'lchov asboblari MV dan kVgacha bo'lgan keng ko'lamdagi ilovalar uchun mo'ljallangan, shuning uchun siz mikroelektronikadan og'ir sharoitlarda yuqori voltli elektr ilovalariga qadar hamma narsaga tayyormiz. 190 MGts va 60 MGts konfiguratsiyalarida VPS100 421 100:1 yuqori kuchlanishli ilovalar uchun, 200 MGts va 500 MGts konfiguratsiyasi esa vps410-II 10 probalarini o'z ichiga oladi:1, mikroelektronika va yuqori kuchlanishli ilovalar uchun mos.

IP-51 qattiq ish sharoitlari uchun mo'ljallangan

Scopemeter bardoshli va zarbaga chidamli sinov asboblari iflos va xavfli muhitda ishlash uchun mo'ljallangan. Havo o'tkazmaydigan tanasi tufayli chang, tomchi, namlik va atmosfera ifloslantiruvchi moddalarga chidamli bo'ladi. Har safar ScopeMeter sinov vositasi uchun murojaat qilsangiz, sizning ishingiz qayerda bo'lishidan qat'i nazar, u ishonchli ishlashiga ishonch hosil qilishingiz mumkin.

USB va Wi-Fi orqali ulanish

Fluke 190 Series III, ikkita USB portni taqdim etadi, ular o'lchov kirish davrlaridan elektr bilan ajralib turadi, bu esa ma'lumotlarni kompyuterga tez va oson o'tkazish, osiloskoplarni apparat ishlab chiqaruvchilari, hamkasblari va qo'llab-quvvatlash xodimlari bilan arxivlash va almashish imkonini beradi yoki osilogrammalar, ekran tasvirlari va asboblarni keyinchalik ishlatish uchun USB xotira qurilmalariga o'rnatadi. Saqlangan fayllarni USB drayveri, USB interfeysi orqali to'g'ridan-to'g'ri ulanish yoki Wi-Fi orqali qo'shimcha ulanish orqali osongina o'tkazing. Ushbu fayllar signallarni batafsil o'rganish uchun ma'lumotlarni qayta ishlash yoki FlukeView-2 dasturida foydalanish mumkin.

Ulanish va ko'rishni boshlash

Ulanish va ko'rishni boshlash sozlamalarni o'rnatmasdan tezkor va barqaror displeyni taqdim etadi. Agar siz boshqa sohalardan foydalangan bo'lsangiz, boshlang'ich qanchalik qiyin bo'lishi mumkinligini bilasiz. Sozlamalar noto'g'ri bo'lsa, natijalar beqaror yoki noto'g'ri bo'lishi mumkin. Ulanish va ko'rish funktsiyasi signal naqshlarini tanib, to'g'ri tetikni avtomatik ravishda moslashtiradi. Tugmani tegmasdan, siz deyarli har qanday signalning barqaror, ishonchli va oynanabilir ekranini, shu jumladan, vosita haydovchi va boshqaruv signallarini olasiz. Tez ketma-ketlikda bir nechta sinov nuqtalarini o'lchashda bu ayniqsa tez va qulay.

Ichki raqamli multimetre

Ikki kanalli III seriyali 5000 modellarida 190 hisob raqamlari bilan o'rnatilgan raqamli multimetr yordamida to'lqin shaklini tahlil qilishdan multimetr bilan aniq o'lchovlarga o'tish qulay. O'lchov funktsiyalari Vdc, Vac, Vac+dc, qarshilik, uzluksizlik va diodlarni tekshirishni o'z ichiga oladi. Oqim va haroratni mos keladigan shlang, prob yoki adapter bilan keng miqyosli koeffitsientlar bilan o'lchang.

Yuqori aniqlikdagi signallarni yozish uchun ScopeRecord™ rejimi

Scoperecord xotirasi har bir kanal uchun 30 000 yoki undan ko'p ma'lumot nuqtalarini saqlaydi, tezkor intervalgacha hodisalarni va 8 nsga qadar davom etadigan uzilishlarni aniqlaydi. (Keyinchalik tahlil qilish uchun ichki xotirada ikkita ko'p kanalli yozuvlar saqlanishi mumkin.)

• Ups, quvvat aylanishi yoki dvigatelni ishga tushirish kabi voqealarni yozadi
• "Tetiklenirken to'xtatish" rejimida ScopeMeter sinov vositasi avtomatik ravishda elektr uzilishini tan oladi va oldingi signal shakli ma'lumotlarini saqlaydi

Paperless trendplot registrator-davriy nosozliklarni topishga yordam berish uchun 11 kungacha yozib oling

Topilishi mumkin bo'lgan eng qiyin xatolar faqat vaqti-vaqti bilan sodir bo'ladi. Ushbu intervalgacha hodisalar yomon ulanishlar, chang, axloqsizlik, korroziya yoki oddiygina shikastlangan kabellar yoki ulagichlar bilan bog'liq bo'lishi mumkin. Chiziqlardagi uzilishlar, dipslar, shishish va uzilishlar, shuningdek, motorni ishga tushirish va to'xtatish ham mashinaning to'xtashiga olib kelishi mumkin. Bu sodir bo'lganda sizga yaqin bo'lmasligi mumkin, lekin Fluke 190 Series III ScopeMeter sinov vositasi bo'ladi.

• Vaqt o'tishi bilan minimal va maksimal tepalik qiymatlari va o'rtacha qiymatlar jadvalini tuzing
• Barcha kirishlar uchun kuchlanish, kuchaytirgichlar, harorat, chastotalar va fazalarni o'z ichiga olgan to'rtta o'qishning har qanday kombinatsiyasini yarating, ularning barchasi aniq muammolarni aniqlash uchun vaqt va sana belgisi bilan

Hujjatlar, arxiv va tahlil qilish uchun FlukeView™ 2 ScopeMeter dasturi

Windows uchun FlukeView 2 ScopeMeter dasturi bilan ScopeMeter sinov vositasi haqida ko'proq ma'lumot oling.

• Hujjatlar-hisobotga ma'lumotlarni chop etish yoki import qilish uchun signallarga, ekranlarga va kompyuteringizga ma'lumotlarni uzatish
• Scopemeter sinov vositasi sozlamalariga matn qo'shing-sozlashlarni chaqirganda operatorlarga tavsiyalar bering
• Arxiv-osilogramlarni ishlatish yoki taqqoslash uchun osilogrammalar kutubxonasini yaratish
• Tahlil-kursorlardan foydalaning yoki ma'lumotlarni boshqa tahlil dasturiga eksport qiling
