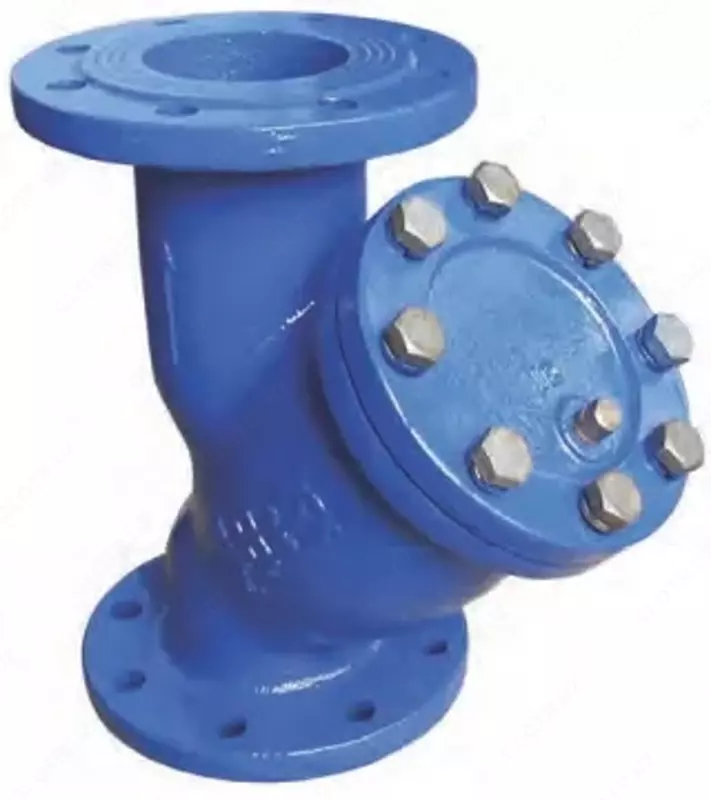

Filtrlar to'rli gardishli FSF standart ishlashi
Artikul: P-0900481 Sotuvda mavjud- To'lov: Pul o'tkazish
- Yetkazib berish: Tezkor yetkazib berish, Standart yetkazib berish, Bepul yetkazib berish
Maqsad
Filtrlar to'rli gardishli FSF quvurlar tizimlarining (regulyatorlar, klapanlar, nozullar, oqim o'lchagichlar va boshqa qurilmalar) mas'ul elementlariga begona zarralarning kirib kelishidan himoya qilish uchun mo'ljallangan bo'lib, ular orqali issiqlik ta'minoti, issiq va sovuq suv ta'minoti tizimlarining atrof-muhitining tozaligiga yuqori talablar qo'yiladi. va boshqa texnologik tizimlar
FSF mash filtrlarining ishlashi:
- FSF-standart ijro
- ФСФм – исполнение с магнитной вставкой
Технические характеристики
- Температура окружающего воздуха от 5 º С до 50 º С
- Температура рабочей среды до 200 º С
- Условное давление:ФСФ с корпусом из серого чугуна СЧ20 – 1,6 МПаФСФ с корпусом из высокопрочного чугуна ВЧ40 – 2,5 МПа
- Средний срок службы – 12 лет
Габаритные размеры, исполнение, масса, диаметры условных проходов
|
Условное обозначение |
Диаметр условного прохода Ду,мм |
Строительная длина L, мм |
Высота, мм не более |
Присоединительные размеры фланца, мм |
Масса, кг не более |
|||
|
|
|
|
Н |
Н1 |
D |
d /n отв. |
D1 |
|
|
FSF |
25 |
160 |
147 |
85 |
125 |
14/4 |
90 |
5 |
|
32 |
180 |
165 |
97 |
135 |
18/4 |
100 |
6 |
|
|
50 |
220 |
220 |
138 |
165 |
18/4 |
125 |
9 |
|
|
65 |
270 |
270 |
177 |
185 |
18/8 |
145 |
12 |
|
|
80 |
290 |
295 |
191 |
200 |
18/8 |
160 |
14 |
|
|
100 |
350 |
352 |
242 |
220 |
18/8 |
180 |
26 |
|
|
150 |
440 |
466 |
325 |
285 |
22/8 |
240 |
50 |
|
|
200 |
540 |
534 |
364 |
340 |
22/12 |
295 |
76 |
|
|
Fsfm |
50 |
220 |
230 |
145 |
165 |
18/4 |
125 |
10 |
|
65 |
270 |
280 |
185 |
185 |
18/8 |
145 |
13 |
|
|
80 |
290 |
305 |
200 |
200 |
18/8 |
160 |
15 |
|
|
100 |
350 |
360 |
250 |
220 |
18/8 |
180 |
27 |
|
|
150 |
440 |
470 |
330 |
285 |
22/8 |
240 |
52 |
|
|
200 |
540 |
540 |
370 |
340 |
22/12 |
295 |
78 |
|
O'rnatish holati va usuli
FSF to'rli filtrlar gorizontal quvurlarga o'rnatilishi kerak, shunda korpusdagi o'qning yo'nalishi muhitning harakat yo'nalishiga to'g'ri keladi va qopqoqdagi drenaj teshigi pastga qaraydi. Filtrni o'rnatishda qulay ishlash imkoniyatini ta'minlang. Ish paytida filtrlarni vaqti-vaqti bilan tozalash kerak.
Qurilma
|
Du, mm |
Mesh hujayra o'lchami / sim diametri, mm |
Panjara hujayralari soni sm 2 |
||
|
Standart |
Kichik |
Standart |
Kichik |
|
|
25-65 |
0,9/0,36 |
0,5/0,2 |
80 |
204 |
|
80-200 |
1,4/0,65 |
24 |
||
