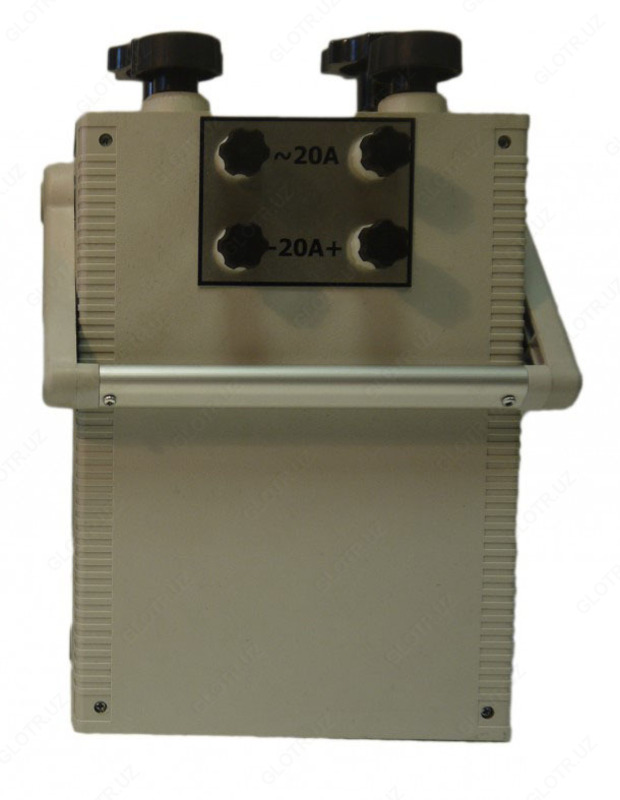

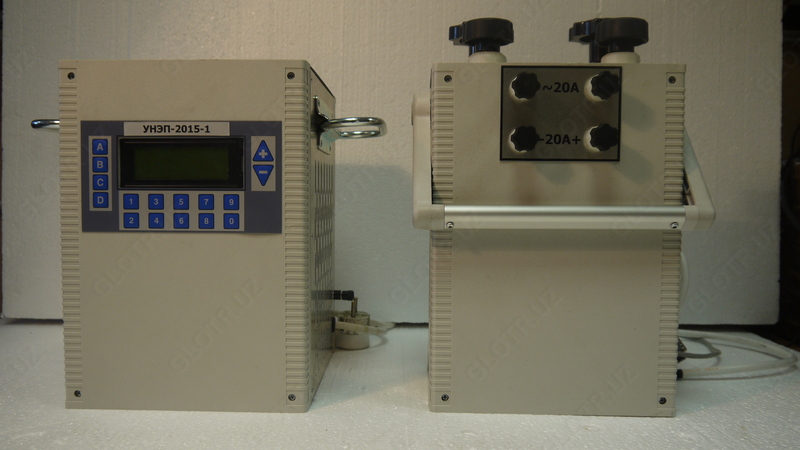

Назначение устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1:
Устройство предназначено для испытания защит электрооборудования подстанций напряжением 6-10кВ и автоматических выключателей переменного тока в сетях электроснабжения до 1000В.
В состав УНЭП входят:

Трансформатор с отпайками на выходное напряжение до 450В и ток до 10А;

Блок симисторных ключей, осуществляющий переключение отпаек трансформатора для регулирования напряжения или тока;

Нагрузочный трансформатор на ток до 2000А;

Блок выпрямления тока и напряжения;

Трансформатор тока;

Плата управления и измерения напряжения, тока и времени;

Блок питания.

Особенности устройства для испытания защит электрооборудования подстанций 6-10кВ УНЭП-2015-1:

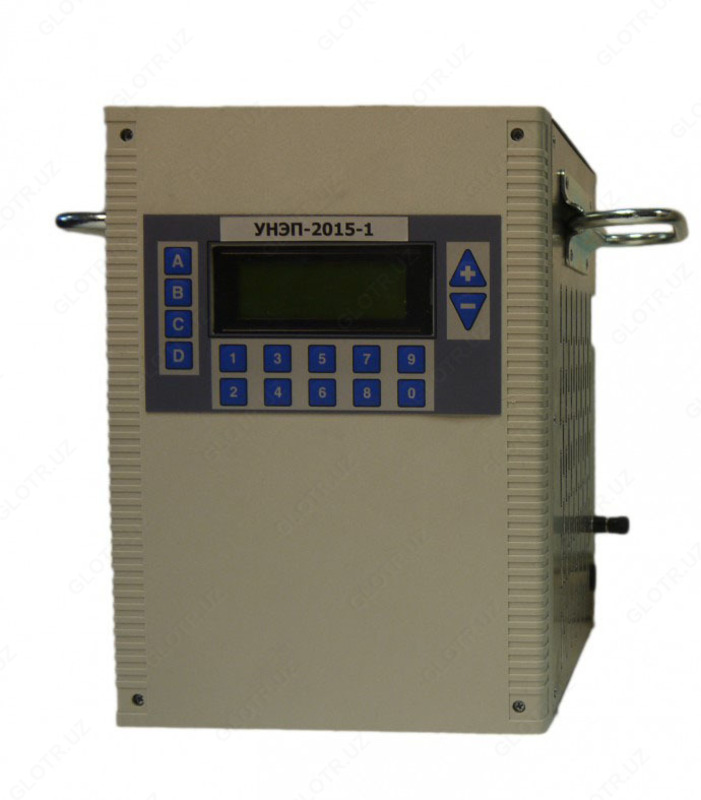

Встроенные в устройство цифровые индикаторы позволяют отображать действующие значения тока и напряжения переменного и постоянного тока, а также время протекания тока и напряжения от 0,01 с до 99 мин. Кроме того, в УНЭП встроена защита от превышения максимального тока (автоматический выключатель) и тепловая защита от превышения температуры обмотки нагрузочного трансформатора (t сраб. ≥ 80º С).

С помощью УНЭП можно осуществлять следующие наладочные операции на подстанциях 6-10 кВ:

снятие характеристик намагничивания трансформаторов тока;
настройку реле переменного тока типа РТ-40, РТ-80 и аналогичных;
настройку промежуточных реле переменного и постоянного тока, а также контакторов и реле времени;
проверку токов и времени срабатывания релейной защиты первичным током (при токах срабатывания защиты не более 2000А).
