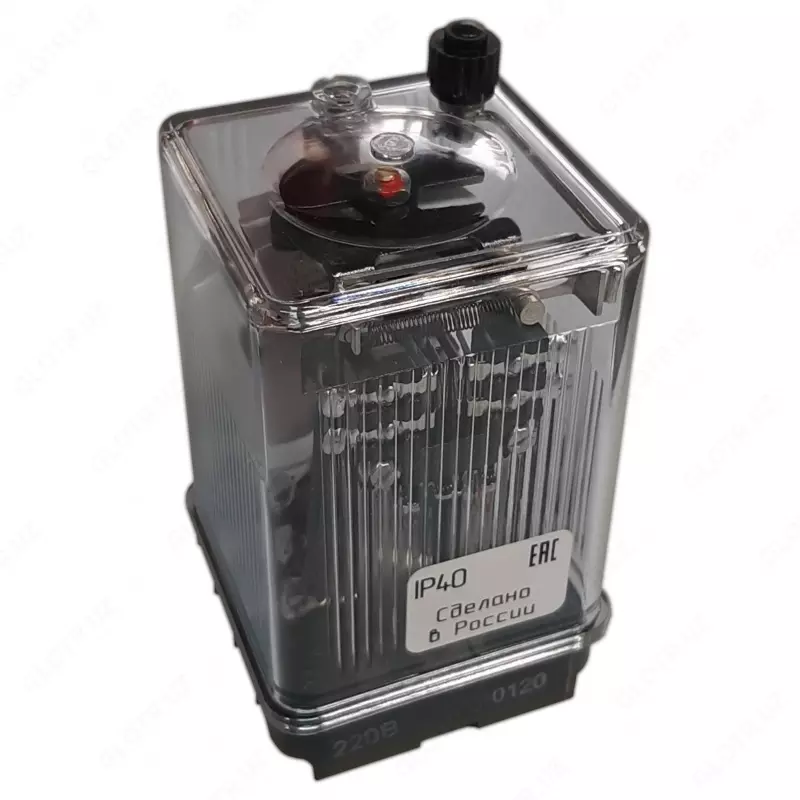

Указательное реле РУ‑21 – электромеханическое индикаторное реле (AC/DC)

Описание

Указательное реле РУ‑21 предназначено для визуального сигнализирования срабатывания защитных и автоматических схем в электрических сетях с током переменного или постоянного типа (50 Hz). Реле обладает электромеханическим приводом и двумя замыкающими контактами, а версия «‑1» включает дополнительный контакт с самовозвратом.

Устройство имеет флажковый индикатор, который при срабатывании переходит в рабочее состояние и возвращается на своё место вручную (или автоматически у версии –1). Время возврата версии с автоконтактом не превышает 15 мс.

Климатическое исполнение УХЛ4/О4, температурный диапазон от –40 до +55 °C, вибрационная стойкость – до 0,5 g. Корпус реле изготовлен из прозрачного пластика с защитой IP40, контакты клемм – IP00. Размеры составляют около 66×66×115 мм, вес до 0,55 кг.

Коммутационная способность:

постоянный ток: до 2 А, 50 Вт при индуктивной нагрузке;
переменный ток: до 2 А, 200 ВА при cos φ ≥ 0,5.

Механическая износостойкость реле превышает 5 000 циклов, электрическая – не менее 250 коммутаций. Корпус установлен на панель, может крепиться передними или задними креплениями, что упрощает монтаж и профилактику.

Применение:

указание срабатывания защит релейных щитов, включая резервирование;
индикация тепловой защиты трансформаторов;
автоматическая индикация аварийных и токовых состояний;
интеграция в системы сигнализации и контроля.

Преимущества:

индивидуальный индикатор флажкового типа для визуального контроля;
двойная устойчивость к механике и электрическим нагрузкам;
универсальность применения в AC/DC системах;
компактность корпуса и простота замены;
адаптация к уличным и внутренним условиям повышенной влажности и вибрации.

РУ‑21 – надёжное решение для инженеров и монтажников, стремящихся получить качественный, интуитивно понятный индикатор состояния без сложных электронных интерфейсов.
