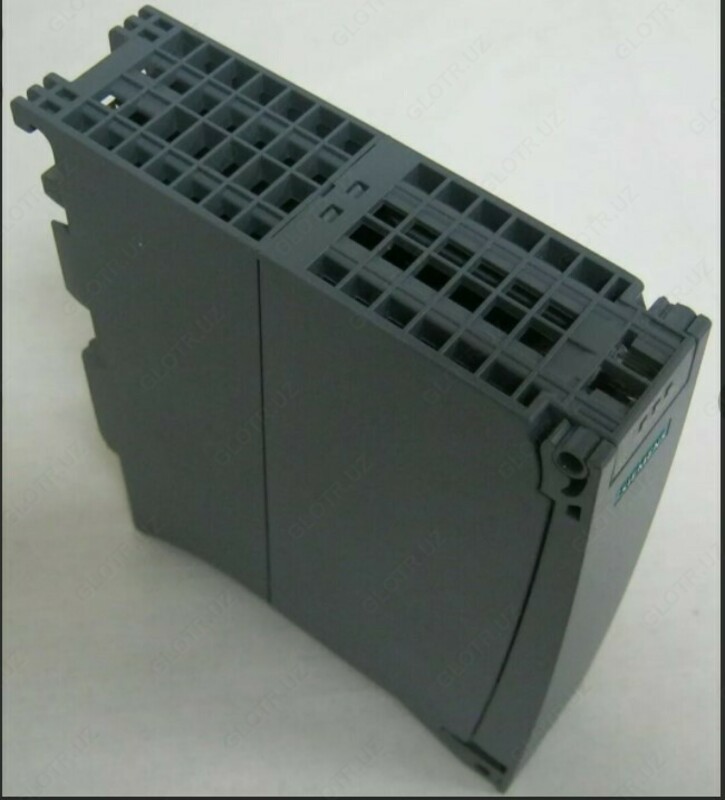

Система распределенного ввода-вывода 6ES7155-5AA00-0AB0 SIMATIC ET 200MP

Артикул: P-0499339 Под заказ

от 12 000 000 сум / шт.

Оплата: Перечислением
Доставка: Быстрая доставка, Стандартная доставка, Бесплатная доставка

Написать

SIMATIC ET 200MP. ИНТЕРФЕЙСНЫЙ МОДУЛЬ - PROFINET IO-УСТРОЙСТВО - IM 155-5 PN ST ДЛЯ ET 200MP, ДО 12 IO-МОДУЛЕЙ БЕЗ ДОПОЛНИТЕЛЬНЫХ БЛОКОВ ПИТАНИЯ, ДО 30 IO-МОДУЛЕЙ С ДОП. БП, SHARED DEVICE, MRP, IRT >=0,25МС, ИЗОХРОННОСТЬ, ОБНОВЛЕНИЕ ПРОШИВКИ, I&M0...3,

Общая информация
Обозначение типа продукта		IM 155-5 PN ST
Функциональный стандарт HW		FS01
Версия микропрограммного обеспечения		Версия 3.0.0
Идентификация производителя (идентификатор поставщика)		0x002A
Идентификация устройства (идентификатор устройства)		0x0312
Функция продукта
Данные для идентификации и техобслуживания		Да; I&M0 – I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже		V13/V13
STEP 7 проектируемая/интегрированная среда, версия не ниже		V5.5 SP3/-
PROFINET, версия не ниже GSD/GSD-Revision		V2.3/-
Управление конфигурацией
посредством набора данных		Да
Напряжение питания
Вид напряжения питания		пост. ток
Номинальное значение (пост. ток)		24 V
Допустимый диапазон, нижний предел (пост. ток)		20,4 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Защита от перепутывания полярности		Да
Защита от короткого замыкания		Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения		5 ms
Входной ток
Потребление тока (номинальное)		0,2 A
Макс. потребление тока		1,2 A
Макс. ток включения		9 A
It		0,09 A·s
Мощность
Мощность питания шины на задней стенке		14 W
Потребляемая мощность шины на задней стенке		2,3 W
Рассеиваемая мощность
Нормальная рассеиваемая мощность		4,5 W
Адресная область
Адресное пространство на модуль
Макс. адресное пространство на модуль		256 byte; На вход/выход
Адресное пространство на одну станцию
Макс. адресное пространство на станцию		512 byte; На вход/выход
Конфигурация аппаратного обеспечения
встроенный источник питания		Да
Источник электропитания системы вставляется слева от IM		Да
Допустимое число элементов питания		3
Монтажные стойки
Макс. число модулей на монтажную стойку		30; Периферийные модули
Интерфейсы
Число разъемов PROFINET		1
1. интерфейс
Физические параметры интерфейсов
Число портов		2
встроенный коммутатор		Да
RJ 45 (Ethernet)		Да
Функции
Устройство ввода-вывода PROFINET		Да
Резервирование среды передачи		Да; PROFINET MRP
Физические параметры интерфейсов
RJ 45 (Ethernet)
100 Мбит/с		Да
Способ передачи		PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определение		Да
Автоматическая коммутация		Да
Протоколы
Устройство ввода-вывода PROFINET
Службы
— Тактовая синхронизация		Да
— IRT		Да
— MRP		Да
— MRPD		Нет
— Общее резервирование PROFINET		Нет
— Пуск согласно приоритету		Да
— Shared Device		Да
— Макс. число контроллеров ввода-вывода при использовании Shared Device		2
Открытая связь IE
TCP/IP		Да
SNMP		Да
LLDP		Да
Тактовая синхронизация
Режим тактовой синхронизации (исполнение до синхронизации клеммы)		Да
Равноудаленность		Да
минимальный тактовый импульс		250 µs
наибольший тактовый импульс		4 ms
Аварийные сигналы/диагностика/информация о состоянии
Индикация состояния		Да
Аварийные сигналы		Да
Диагностические функции		Да
Диагностический светодиодный индикатор
Светодиод RUN		Да; зеленые светодиоды
Светодиод ERROR		Да; красный светодиод
Светодиод MAINT		Да; желтые светодиоды
Индикатор соединения LINK TX/RX		Да; желтые светодиоды
Гальваническая развязка
между шиной на задней стенке и блоком электроники		Нет
между PROFINET и другими контурами тока		Да
между источником питания и другими контурами тока		Нет
Изоляция
Изоляция, испытанная посредством		707 В пост. тока (типовое испытание)
Окружающие условия
Температура окружающей среды при эксплуатации
Горизонтальное монтажное положение, мин.		0 °C
Горизонтальное монтажное положение, макс.		60 °C
Вертикальное монтажное положение, мин.		0 °C
Вертикальное монтажное положение, макс.		40 °C
Соединения
ET-соединение
посредством BU-/BA-Send		Нет

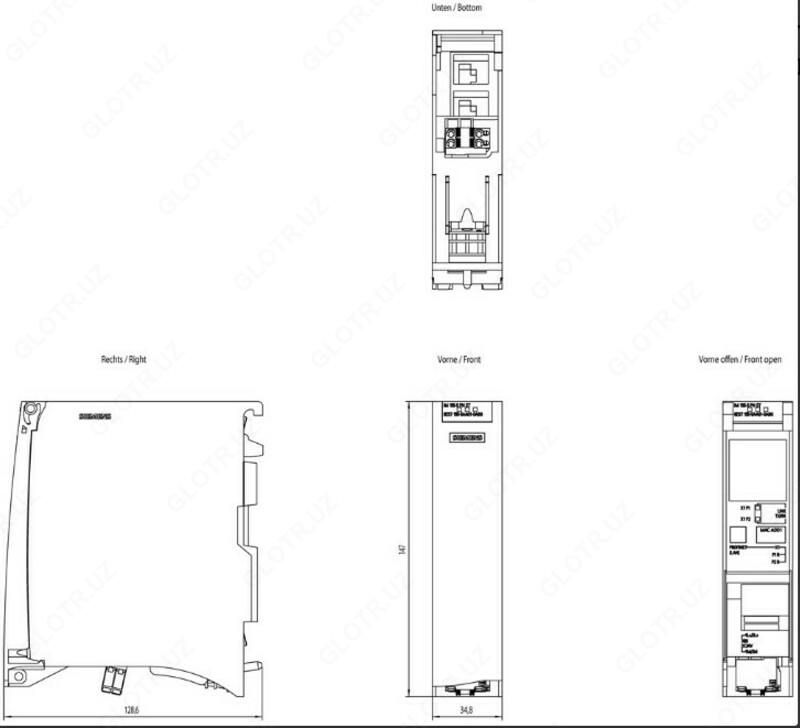

Размеры
Ширина		35 mm
Высота		147 mm
Глубина		129 mm
Массы
Масса, прибл.		310 g
