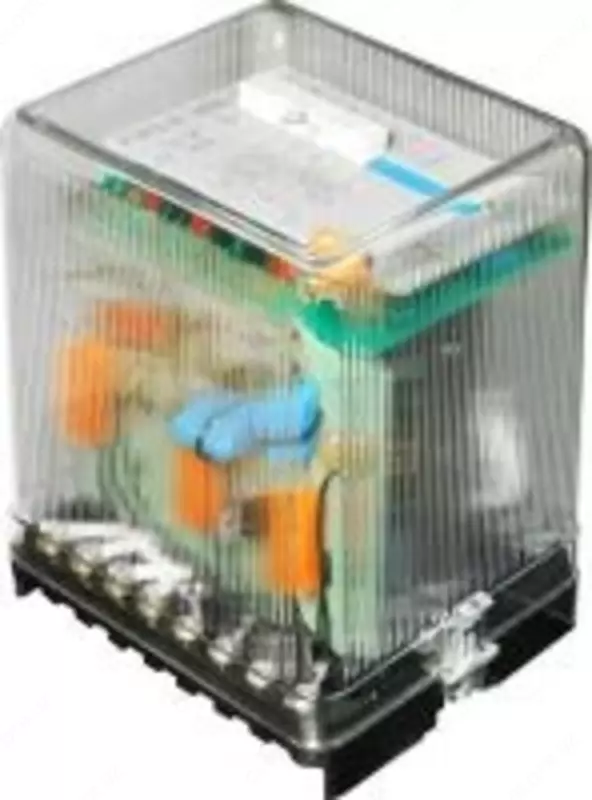

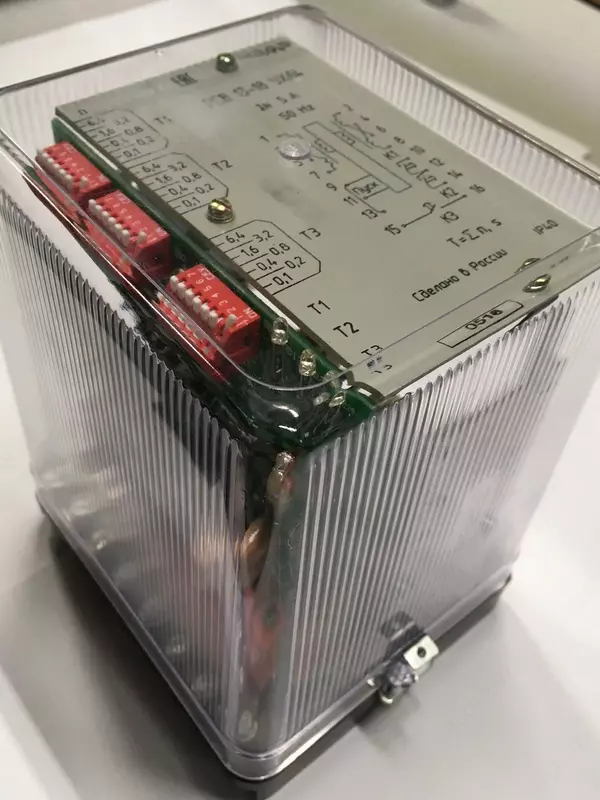

Реле времени РСВ 13-18, РСВ 14, РСВ 01-5, РСВ 160, 255, 260

Реле времени РСВ 13-18, РСВ 14, РСВ 01-5, РСВ 160, 255, 260

Диапазон регулирования уставок выдержки времени ,s 0,1-12,7

Способ регулирования уставки ступенчатый

Дискретность переключения уставок, s 0,1

Класс точности реле, а/в 1,5/0,5

Время замкнутого состояния временно – замыкающих контактов, s 0,4 ± 0,04

Срабатывание каждого контакта реле происходит независимо от положения остальных, что позволяет им срабатывать одновременно;

Выходные контакты

- временно замыкающие (скользящие) (К1, К2) 2

- конечный замыкающий (К3) 1

Длительно допустимый ток контактов, А 5

Минимальный ток срабатывания при I н приведен в таблице 1

Потребляемая мощность реле при двукратном токе срабатывания не более, VA 7

Коммутационная способность контактов выходного реле при напряжении от 24 до 242 V,

- в цепях постоянного тока с постоянной времени индуктивной нагрузки не более 0,02 s, токе до 0,23 А , W 50

- в цепях переменного тока с коэффициентом мощности не менее 0,4, токе до 0,5 А, VA 110

Коммутационная износостойкость, циклы ВО 20х10 ³

Конструктивное исполнение по способу присоединения внешних проводников переднее, заднее (винтом или шпилькой)

Габаритные размеры, mm, не более 118 х 147 х 168

Масса реле, kg, не более 2
