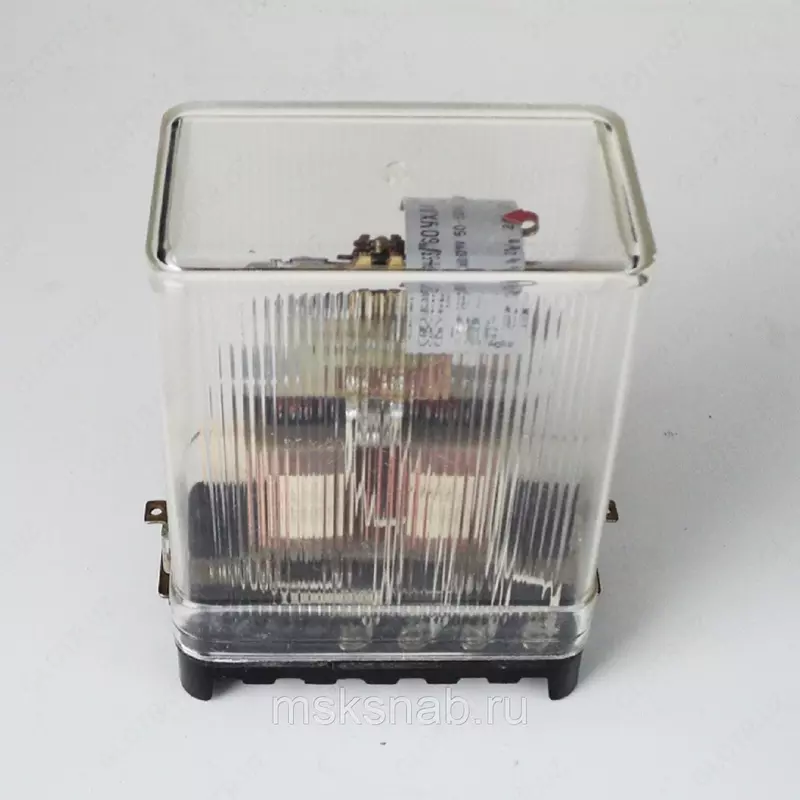

Реле напряжения постоянного тока РН-73, РН-74

Реле напряжения постоянного тока РН-73, РН-74

Тип реле

Уставки срабатывания, В

Коэффициент возврата

Номинальное напряжение, В

Номенклатурный номер

РН-73

220, 230, 240, 245

Не менее 0,94

220

220730017

РН-74

180, 190, 200, 210

Не более 1,07

220740017

Контакты реле

1 замыкающий,

1 размыкающий

Исполнение реле по характеру изменения входной воздействующей величины:

- РН-73

- РН-74

максимальное

минимальное

Время замыкания замыкающего контакта реле типа РН-73 при отношении

входного напряжения к напряжению срабатывания равном 1,2, сек., не более

0,1

Время размыкания замыкающего контакта реле типа РН-74 при сбросе

входного напряжения, равного 1,2 напряжения уставки до нуля, сек., не более

0,05

Коммутационная способность контактов реле при напряжении от 24 до 250 В

и токе не более 2 А:

- в цепях постоянного тока с постоянной времени индуктивной нагрузки

не более 0,005 с, Вт, не более

- в цепях переменного тока с коэффициентом мощности не менее 0,5, ВА

60

300

Потребляемая мощность реле при номинальном напряжении, Вт, не более

15

Коммутационная износостойкость, циклы ВО

2500

Конструктивное исполнение по способу присоединения внешних проводников

переднее, заднее

(винтом или шпилькой)

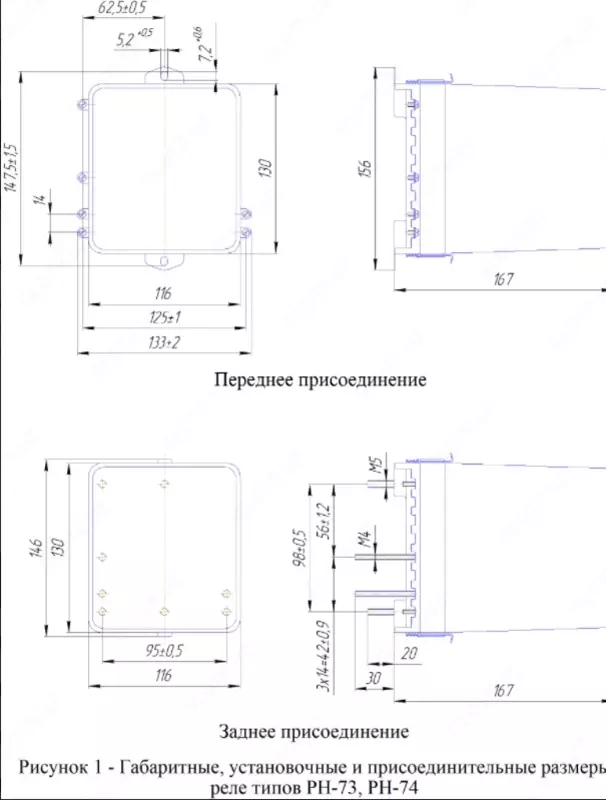

Габаритные размеры, мм, не более

133х156х167

Масса , кг, не более

1,5
