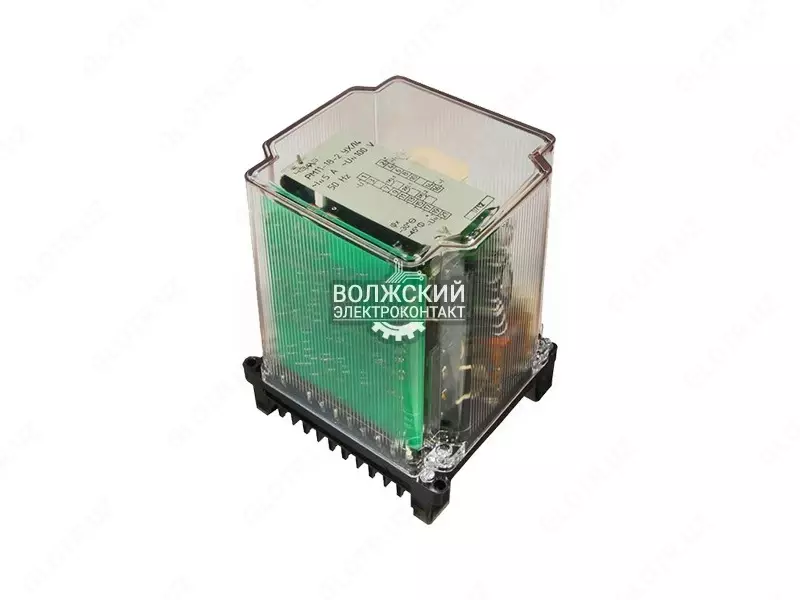

Реле направления мощности РМ‑11‑18‑1 УХЛ4 220 V – 5 А реле направления мощности

Описание

Реле направления мощности РМ‑11‑18‑1 УХЛ4 220 V 5 A представляет собой специальное защитное устройство для контроля направления передачи мощности в электрических сетях и системах релейной защиты. Устройство производится в стандартизированном корпусе типа “СУРА” II и предназначено для панели с винтовым или штыревым подключением.

Устройство работает от номинального напряжения 100 V AC при частоте 50 Гц и рассчитано на номинальный ток 5 A. Основной принцип — определение направления потока мощности по фазовому углу между током и напряжением (±30° или ±45°), что позволяет гарантировать работу в рабочей зоне 165°…180°. Реле оснащено двумя исполнительными органами: быстрым (срабатывание за ≤ 0,03 с) и мощным контактом (≤ 0,05 с), что обеспечивает надежную коммутацию как быстрого сигнала, так и нагрузки нагрузки.

Коэффициент возврата достигает 0,6, что защищает от ложного срабатывания при попадании в режимы перегрузки. Питание осуществляется от постоянного тока (110 V DC) или встроенного блока питания от линии напряжения. Подключение может выполняться как с передней, так и с задней стороны корпуса.

Рабочие условия изготовления рассчитаны на климатические исполнения УХЛ4 / О4: диапазон температур от −40 до +55 °C, относительная влажность до 80 % (при 25 °C), вибрационные нагрузки до 0,5 g при частотах 10–100 Hz. Высота установки — до 2000 м над уровнем моря. Степень защиты IP40 для корпуса и IP00 для клемм обеспечивает должную устойчивость в тяжелых условиях эксплуатации.

Технические параметры:

Габариты: до 132×152×181 мм
Масса: до 2,5 кг
Механическая надежность: ≥ 1 000 000 циклов
Электрическая надежность: ≥ 10 000 перезапусков

Реле РМ‑11‑18‑1 применяются для:

автоматизированных систем релейной защиты и контроля направления мощности;
трансформаторных и распределительных подстанций;
промышленных и инфраструктурных объектов с фазовым управлением;
логических релейных цепей и авторежимов.

Данная модель обеспечивает надежную работу в критичных системах, где важно точное обнаружение направления тока, высокая коммутационная надежность и устойчивость к внешним воздействиям.
