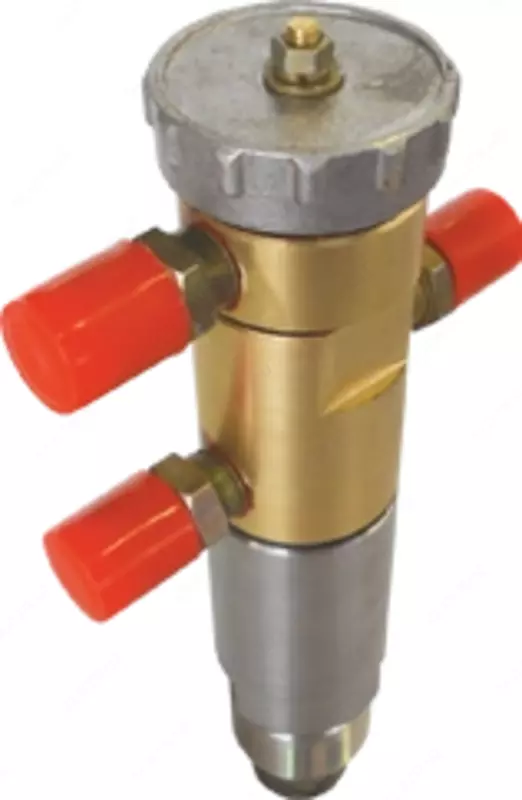

Преобразователи температуры ПТ-1-1

Назначение

Преобразователи температуры ПТ-1-1 являются управляющими устройствами гидравлических регуляторов и регулирующих клапанов (УРРД®, РК, ИК-25 и др.) и предназначены для поддержания заданного температурного режима систем теплоснабжения, горячего водоснабжения и других технологических систем.

Принцип работы

Принцип работы ПТ-1-1 заключается в перенаправлении потока рабочей среды, проходящей через корпус преобразователя, для подачи или сброса управляющего давления в рабочей камере гидравлического привода исполнительного устройства (УРРД®, РК, ИК-25 и др.). Перенаправление потока рабочей среды происходит за счет перемещения затвора, который открывает и закрывает соответствующие проходные отверстия преобразователя. Движение затвору передается от штока термобаллона – термочувствительного элемента, преобразующего изменение температуры регулируемой среды в поступательное движение штока.

Технические характеристики
Регулируемая среда	сетевая вода в системах теплоснабжения и горячего водоснабжения
Номинальное давление, РN, МПа	1,6
Рабочее давление среды, Рраб, МПа	0,2-1,0
Зона пропорциональности, °С не более	до 6
Зона нечувствительности, °С не более	до 0,6
Диапазон настроек преобразователя ПТ-1-1, °С	от 40 до 70
Постоянная времени, с, не более	10
Масса, кг, не более	1,5
Габаритные размеры, мм	48х100х160

Положение и способ монтажа

Место установки преобразователя выбирается вблизи исполнительного устройства с учетом удобства обслуживания и проведения наладочных работ при наименьшей длине соединительных линий.
Соединительные линии рекомендуется выполнять медными трубками из монтажного комплекта.

Преимущества

• работа под действием рабочей среды, без каких-либо посторонних источников энергии
• применение термобаллона с твердым наполнителем, не нуждающемся в перезаправке
