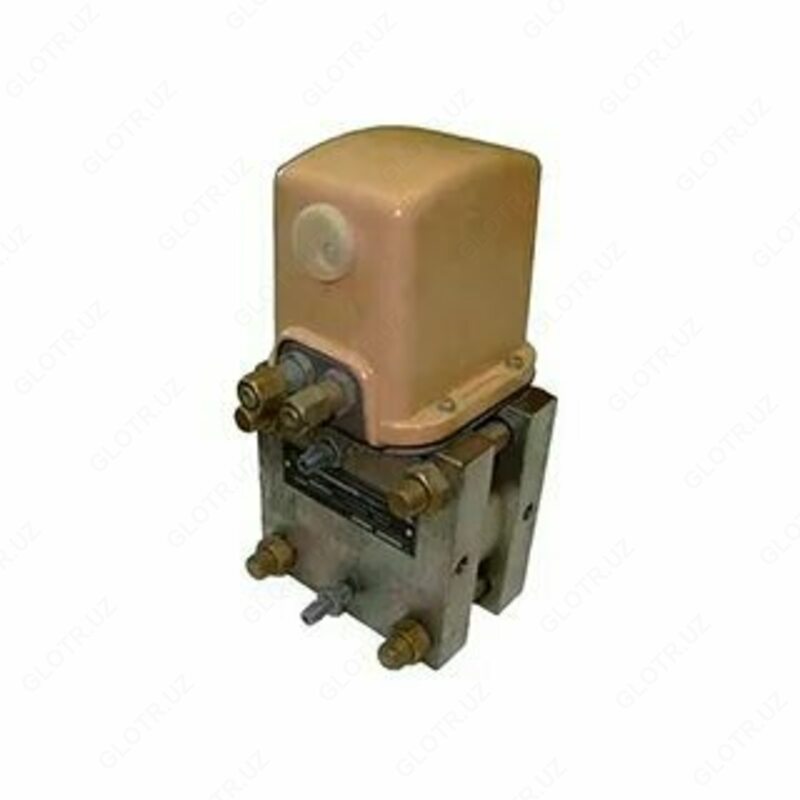

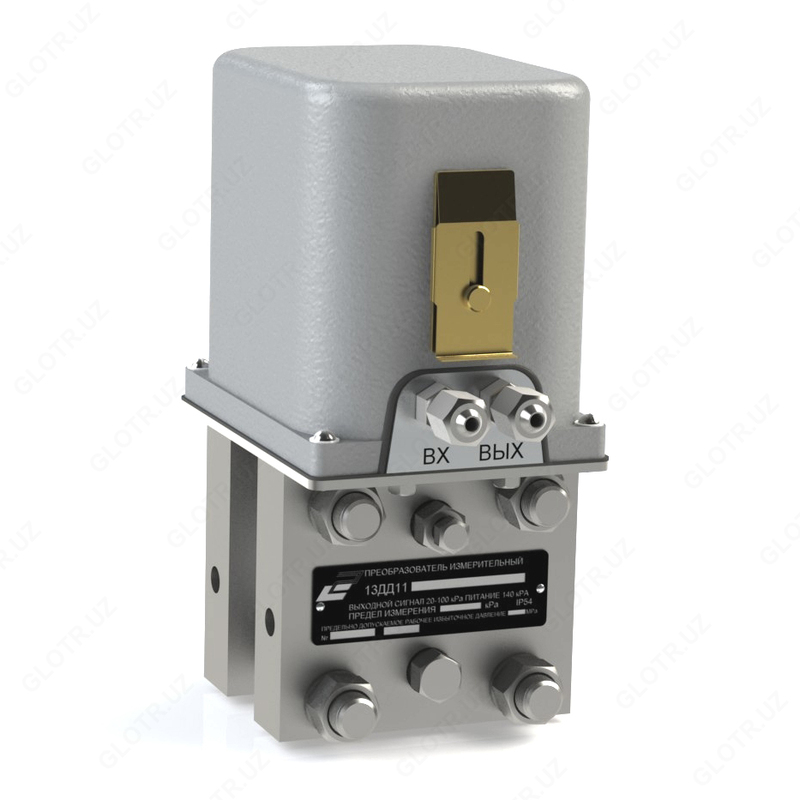

Преобразователь разности давлений 13ДД1

Описание

Преобразователь разности давлений 13ДД11-722 предназначен для выдачи информации в виде стандартного пневматического сигнала (20-100 кПа) о перепаде давления, о расходе жидкостей и газов, в системах контроля и управления технологическими процессами со взрывоопасными условиями.

Комплект поставки

Преобразователь 13ДД11 - 1 шт.
Комплект монтажных частей - 1 комплект
Руководство по эксплуатации - 1 экз.
Любые комплектующие - по запросу
Паспорт - 1 экз.

Предельно допускаемое рабочее избыточное давление, МПа	2,5
Предельный номинальный перепад давления, кПа	4; 6,3; 10
Диаметр мембраны измерительного блока, мм	100
Диаметр сильфона обратной связи, мм	28; 34; 42
Пределы допускаемой основной погрешности, g	±1,0; ±0,6
Масса, кг	11

Область применения

Преобразователи 13ДД11-722 широко применяются в химической, нефтеперерабатывающей, нефтехимической промышленности, в энергетике и ряде других отраслей.

Конструкция и принцип работы

Приборы относятся к изделиям ГСП и эксплуатируются совместно со вторичными регистраторами и регуляторами, работающими от стандартного сигнала 20-100 КПа.

Материал
чувствительного элемента	остальных деталей, соприкасающихся с измеряемой средой	уплотнительных прокладок мембранного блока
36НХТЮ Тантал	Углеродистая сталь	Резина III-Iб-23-НО-68-1
36НХТЮ 15Х18Н12С4ТЮ 06ХН28МДТ 06ХН28МДТ Тантал	12Х18Н10Т 12Х18Н10Т 10Х17Н13МДТ 06ХН28МДТ 12Х18Н10Т	Фторопласт 4В ГОСТ 10007-80

Примечание - Сплав 36НХТЮ - по ГОСТ 10994
Сплавы 12Х18Н10Т, 15Х18Н12С4ТЮ, 10Х17Н13М2Т, 06ХН28МДТ - по ГОСТ 5632
Углеродистая сталь - по ГОСТ 1050

Обозначение заполнения	Жидкость, заполняющая мембранный блок	Диапазон изменения температуры окружающего воздуха, °С
001	Полиэтилсилоксановая жидкость ПЭС-2 ГОСТ 13004	-50...+50
		-50...+80
002	Водоглицериновый раствор (60% воды и 40% глицерина ГОСТ 6823 по массе)	-10...+50
		-10...+80

По устойчивости к механическим воздействиям преобразователь соответствует группе исполнения L3 по ГОСТ Р52931. Степень защиты корпуса IP54 по ГОСТ 14254.
