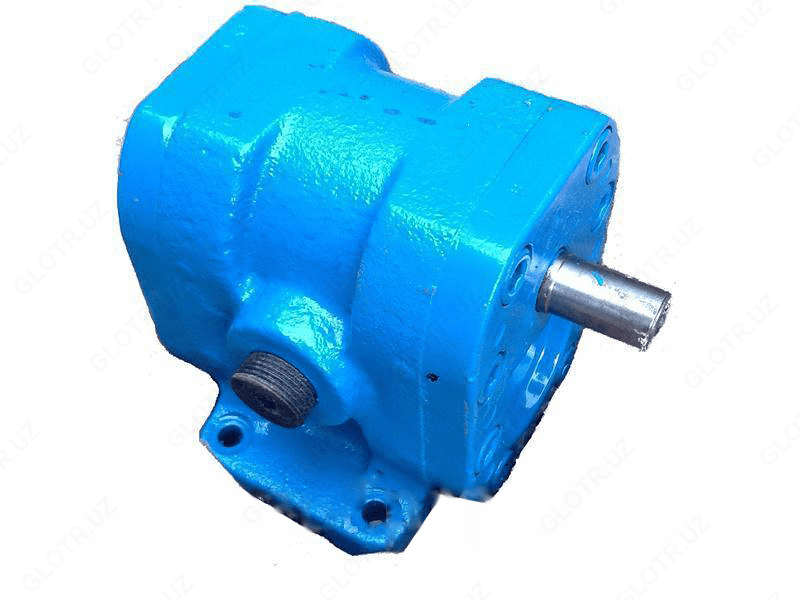

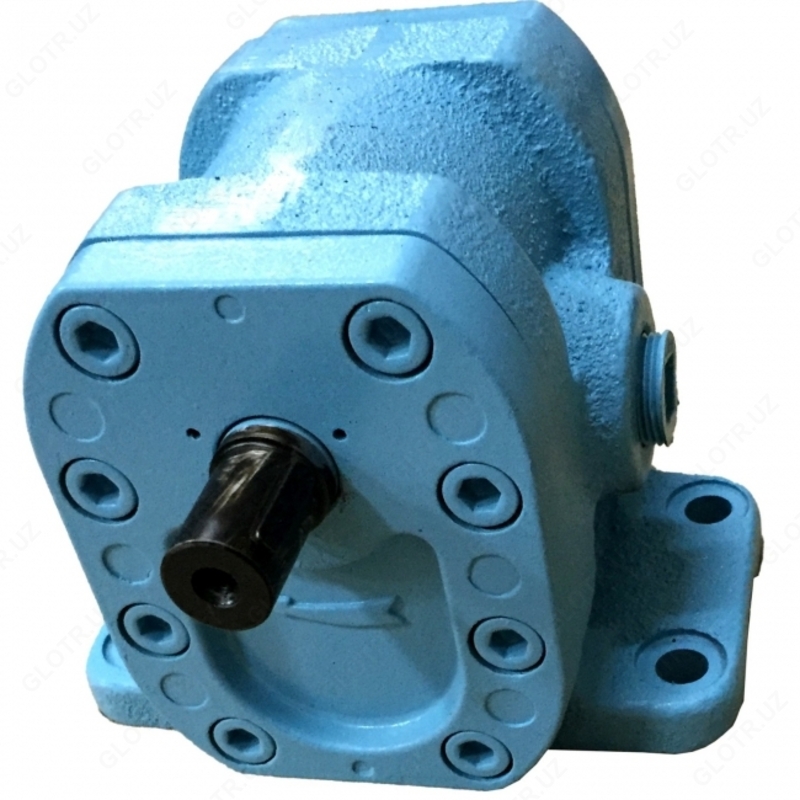

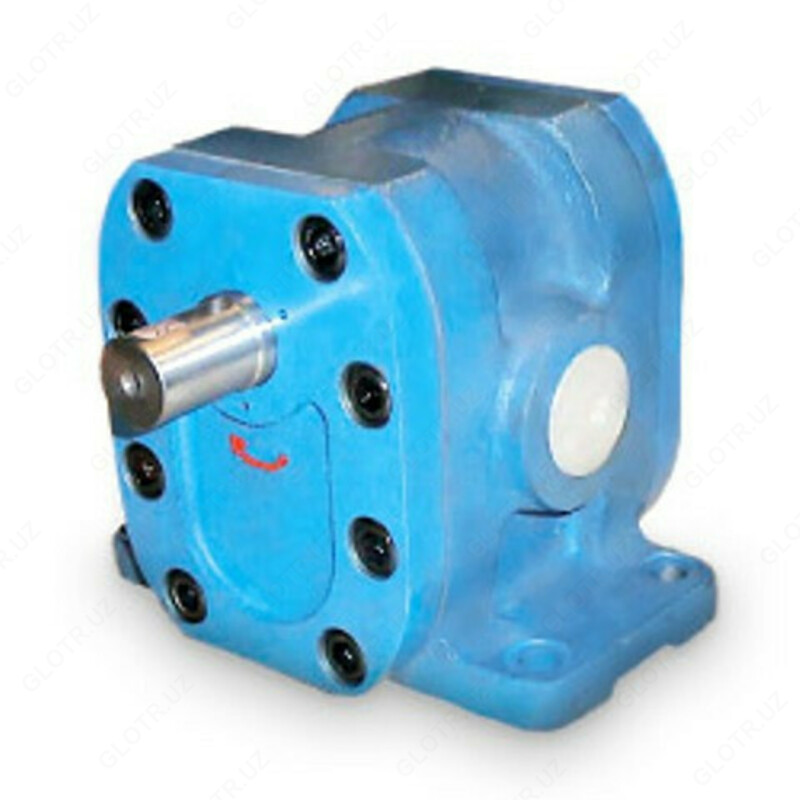

Насос шестеренный Г11-24, Г11-23А,Г11-24А ,Г11-25А,Г11 -25

Описание

Описание насоса Г11-21, Г11-22, Г 11-22АПривод шестеренных насосов Г11-22 осуществляется через упругую пальцевую муфту. Направление вращение вала насоса Г11-22 правое (под заказ возможно левое исполнение). Для стабильной работы маслынная система должна комплектоваться фильтром с номинальной тонкостью фильтрации не грубее 40мкм, рабочая жидкость должна быть - минеральная масло вязкостью 17 мм2 р/с и температурой масла от 10 до 55 °С. Ресурс работы насос Г11-22 до отказа не менее 7100часов при номнальном режиме эксплуатации.Принцип работы шестеренных насосов Г11 основан на изменении объемов межзубьевых камер в процессе зубчатого зацепления. При вращении колес рабочая жидкость (РЖ), засасывается в камеру, где зубья выходят из зацепления, создавая вакуум. Далее во впадинах между зубьями РЖ переносится в камеру, откуда под давлением вытесняется в напорную линию зубьями, входящими в зацепление.Технические характеристики насоса шестеренного Г11-21, Г11-22, Г 11-22А

Параметры	G11-21	G11-22A	G11-22
Рабочий объем, см³	8	11,2	16
Номинальная подача, дм³/с	0,15	0,2	0,3
(л/мин)	-9	-12	-18
Коэффициент подачи, %,	> 84	> 76	> 78
К.п.д., %,	> 68	> 54	> 56
Давление на входе, номинальное не более минус 0,02Мпа (минус 0,2 кгс/см²)
Номинальный	2,5 Мпа (25 кгс/см²)
Максимум	3,0 Мпа (30 кгс/см²)
Частота вращения, с-1 (об/мин):
- номинальный	24,0 (1450)
- Макс	30,0 (1800)
- Мин.	10,0 (600)
Nominal мощность при nominal давлении, кВт	0,55	0,9	1,3
Nominal мощность приводного электродвига теля, кВт	0,55	1,1	1,5
Масса насосов, кг, не более	2,8	4,3
