Насос 1АСЦЛ-20-24Г

Описание

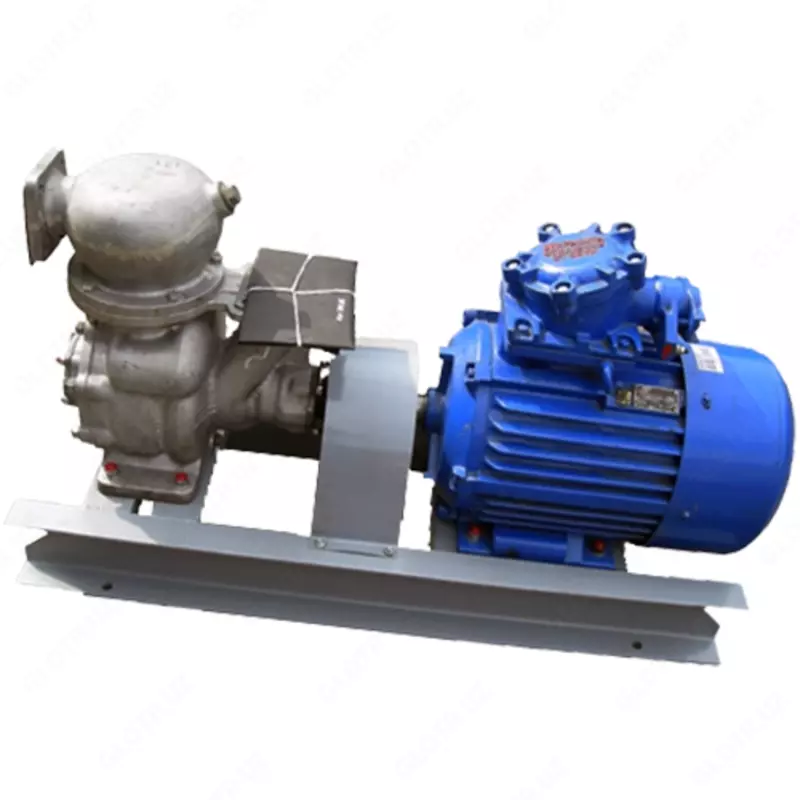

Насос 1АСЦЛ-20-24Г - насосный агрегат изготавливаемый на базе насосов для нефтепродуктов СЦЛ 20-24 Г, это двухступенчатый, центробежновихревой насос, обладающий самовсасывающей способностью с горизонтальным валом. Насос АСЦЛ20-24 нашел широкое применение для перекачки бензина, дизельного топлива и других светлых нефтепродуктов. Насос для перекачки бензина СЦЛ 20-24Г работает в составе топливозаправщиков.

Первая ступень насосов АСЦЛ 20/24 выполнена с центробежным, вторая - с вихревым рабочими колесами

Поскольку насосы типа 1АСВН и 1АСЦЛ - самовсасывающие, для первоначального его пуска необходимо залить перекачиваемой жидкостью корпус насоса. После этого насос может отсасывать воздух, а затем и перекачивать жидкость. При кратковременных остановках жидкость, заполняющая корпус, не сливается и обеспечивает всасывание непосредственно после пуска насоса. При продолжительных остановках жидкость из насоса сливается через спускные отверстия.

Условные обозначения:
А - агрегат;
С - самовсасывающий;
Ц - центробежный;
Л - лопастной (вихревой);
20 - подача в м3/час;
24 - напор в м при 1000 об/мин.

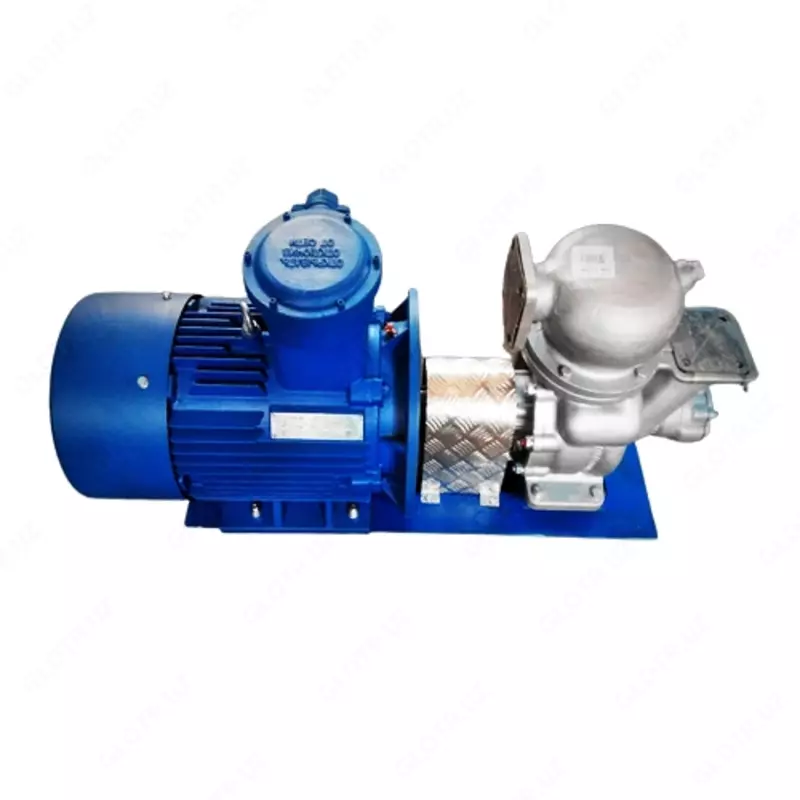

Насосы соединяются с взрывозащищенным электродвигателем через эластичную муфту. Уплотнение торцевое.
Материал проточной части АСЦЛ 20/24 , - алюминий.
