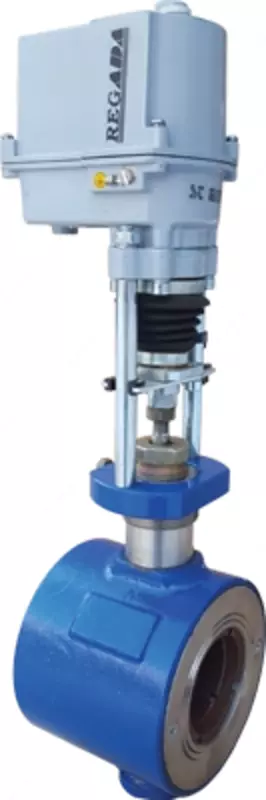

Клапаны питания котлов с электроприводом КРП-50Мэ

Принцип действия

Принцип действия клапана основан на изменении площади сечения проходного отверстия, соответственно, и расхода воды, поступающей через клапан в котел, в зависимости от перемещения затвора.
При снижении уровня воды в барабане котла управляющий сигнал подается на электропривод клапана, приводя в движение шток, перемещая затвор клапана.

Технические характеристики
Номинальный диаметр, DN, мм	50; 80
Номинальное давление, РN, МПа	1,6; 2,5
Температура окружающей среды, °С	5 до 50
Относительная влажность воздуха, %	30-80
Температура регулируемой среды, °С	до 180
Ход затвора, регулируемый, мм	До 17±0,5
Регулируемая среда	Вода
Относительная утечка	Не более 0,4% от Kvy
Пропускная характеристика	линейная
Присоединение к трубопроводу	Монтажные фланцы по ГОСТ12820 и шпильки по ГОСТ 22042-76

Материалы деталей клапана КРП-50Мэ:
Корпус клапана	Чугун СЧ20 (GG20)	Сталь 25Л (GS-52)
Затвор	Сталь 20Х13 (Х20Сr13)
Шток	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	БрО5Ц5С5 (CuSn5Zn5Pb-C), Латунь ЛС59 (CuZn38Pb1)
Уплотнение штока	Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM)

Габаритные размеры, исполнение, масса, диаметры условных проходов
Номинальный диаметр, DN, мм	Пропускная способность при перепаде давления 1,6 кгс/см2, м3/ч	Условная пропускная способность, м3/ч	Размеры, в мм			Масса, кг
Номинальный диаметр, DN, мм		Условная пропускная способность, м3/ч	H	D	L	Масса, кг
50	30±20 %	25±10 %	440	105	90	7,0
80	72±20 %	60±10 %	470	133	110	10,0

Характеристики электропривода КРП-50Мэ
Электропривод	Степень защиты	Скорость перемещения штока, мм/мин	Выключающая сила, Н
«Regada» ST-mini	IP 67	10	1100
