Изолятор ИП 20/3150

Артикул: Изолятор ИП 20/3150 В наличии

13 000 000 сум / шт.

Оплата: Перечислением
Доставка: Быстрая доставка, Стандартная доставка, Бесплатная доставка

Купить В корзину Написать

Описание

Описание Изолятор ИП-20/3150-20 УХЛ2

Проходной фарфоровый изолятор ИП-20/3150-20 УХЛ2 предназначен для проведения и изоляции токоведущих частей закрытых распределительных устройств электрических станций и подстанций, комплектных распределительных устройств, соединения с открытыми распределительными устройствами или линиями электропередачи на переменное напряжение свыше 1000 В, частотой 100 Гц, а также для закрытых токопроводов.

Структура условного обозначения изолятора ИП:
И - изолятор
П - проходной
10-35 - номинальное напряжение, кВ
100-10000 - номинальный ток, А
7,5-42,5 - значение разрушающей механической силы на изгиб, кН
УХЛ2, Т1, Т2 - климатическое исполнение и категория размещения изолятора

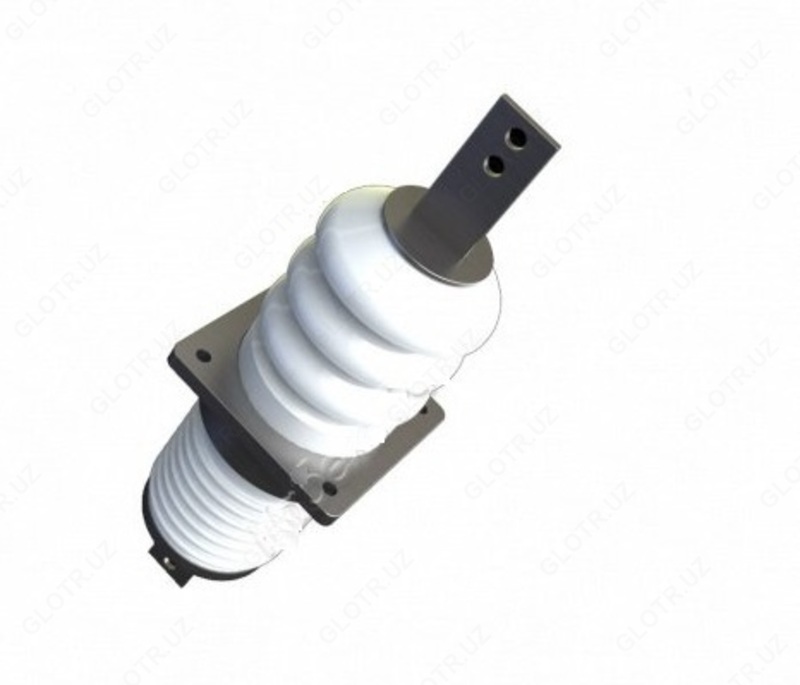

Проходные изоляторы ИП состоят из фарфорового корпуса, через внутреннюю полость которого проходит токоведущий металлический стержень прямоугольного сечения (шина) или группа шин. Если изолятор поставляется без шин, то встраивание и закрепление токоведущих частей в эти изоляторы производят непосредственно на монтажных участках. Крепление изолятора фланцевое. Фланец соединен с фарфоровой основой с помощью цементно-песчаного состава. Токоведущая шина крепится в металлических центрирующих шайбах или в металлических колпаках. Колпаки, а также фланец закрепляют на фарфоровой детали с помощью цементно-песчаного состава.
