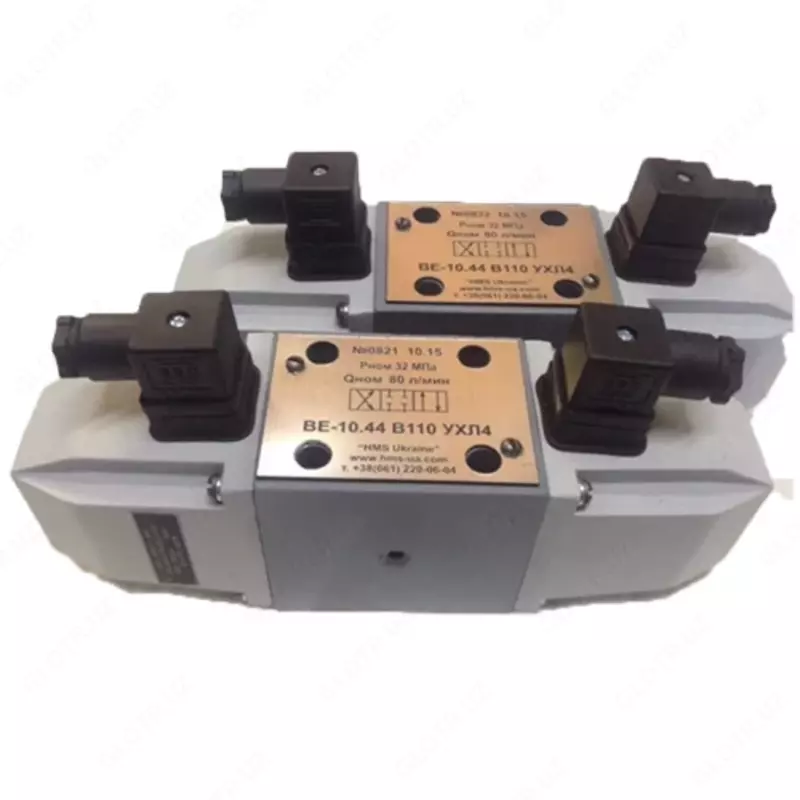

Гидрораспределитель ВЕ 10.44.В220

Описание

Гидрораспределитель ВЕ 10.44.В220 используется в гидросистемах для управления потоками гидравлических жидкостей. Следует заметить, что электрическое управление в гидрораспределителях применяется при условных проходах Dy ≤ 10 мм, так как у управляющих электромагнитов, к примеру электромагнитов ПЭ10 или ЭМ-25, обычно ограничены тяговое усилие и ход. Для условных проходов превышающих 10 мм гидрораспределители делают двухступенчатыми, причем первая из ступеней является гидравлическим устройством предварительного усиления мощности входного управляющего сигнала.

Гидрораспределитель ВЕ 10.44.В220 относится к золотниковым гидравлическим распределителям с электромагнитным управлением, т.к. переключение положения золотника происходит с помощью управляющего элемента - электромагнита (привода электромагнитного УНМД1, НМД1, НМ - в зависимости от производителя данного элемента).

Технические характеристики:

Параметры, единицы измерения	ВЕ10.44.В220
Условный проход, мм	10
Давление номинальное на входе, МПа	32
Минимальный расход рабочей жидкости, л/мин	20
Максимальный расход рабочей жидкости, л/мин	32
Максимальное давление на сливе, МПа	15
Максимальное давление управления, МПа	6
Минимальное давление управления, МПа	0,8
Масса, кг	<6,45
