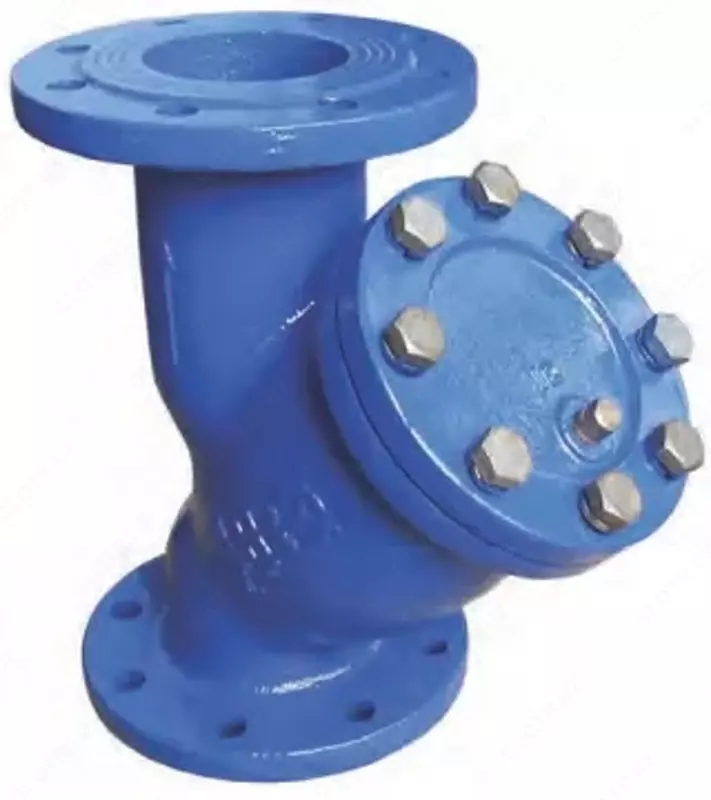

Фильтры сетчатые фланцевые с магнитной вставкой ФСФм

Описание

Фильтры сетчатые фланцевые (ФСФ) имеют важное назначение в трубопроводных системах, а именно защиту от попадания инородных частиц в элементы системы, такие как регуляторы, клапаны, форсунки, расходомеры и другие устройства. Это особенно важно в системах теплоснабжения, горячего и холодного водоснабжения, а также в других технологических системах, где требования к чистоте рабочей среды повышены. Давайте подробнее рассмотрим технические характеристики и особенности фильтров ФСФ.

Технические характеристики:

Температура окружающего воздуха: Фильтры ФСФ могут работать в диапазоне температур от 5°C до 50°C.
Температура рабочей среды: Рабочая среда может иметь температуру до 200°C, что делает фильтры подходящими для различных жидкостей и газов.
Условное давление: В зависимости от материала корпуса, фильтры имеют разное условное давление. Вариант с корпусом из серого чугуна СЧ20 выдерживает давление 1,6 МПа, а версия с корпусом из высокопрочного чугуна ВЧ40 способна выдерживать 2,5 МПа.
Средний срок службы: Фильтры ФСФ имеют средний срок службы около 12 лет.

Габаритные размеры и масса:

Фильтры ФСФ доступны в различных диаметрах условного прохода (DN) и соответствующих габаритных размерах.
Они также могут иметь разные исполнения, такие как стандартное исполнение (ФСФ) и исполнение с магнитной вставкой (ФСФм).
Масса фильтров зависит от их размера и конкретной модели.

Устройство:

Фильтры ФСФ оснащены сетчатыми элементами, которые имеют определенные размеры ячеек сетки и диаметр проволоки.
Количество ячеек сетки в см2 может варьироваться в зависимости от диаметра фильтра.

Примечание по монтажу:

Фильтры ФСФ следует устанавливать на горизонтальных трубопроводах так, чтобы стрелка на корпусе совпадала с направлением движения среды, а сливное отверстие в крышке было обращено вниз.
Регулярная очистка фильтров в процессе эксплуатации важна для обеспечения их эффективной работы.

Фильтры ФСФ выполняют важную роль в поддержании чистоты и надежности работы трубопроводных систем, где чистота рабочей среды является критически важной.
