EKF ukrm-0,4-10-5-pro Установка компенсации реактивной мощности УКРМ(а)-0,4-10-5 УХЛ3 IP 31

Описание EKF ukrm-0,4-10-5-pro

Установка компенсации реактивной мощности - "ukrm-0,4-10-5-pro".
Мощность 10 кВАр.
Количество ступеней - 2 шт. по 5 кВАр .
Конденсаторы - 2 шт. по 5 кВАр, 33 мкФ.

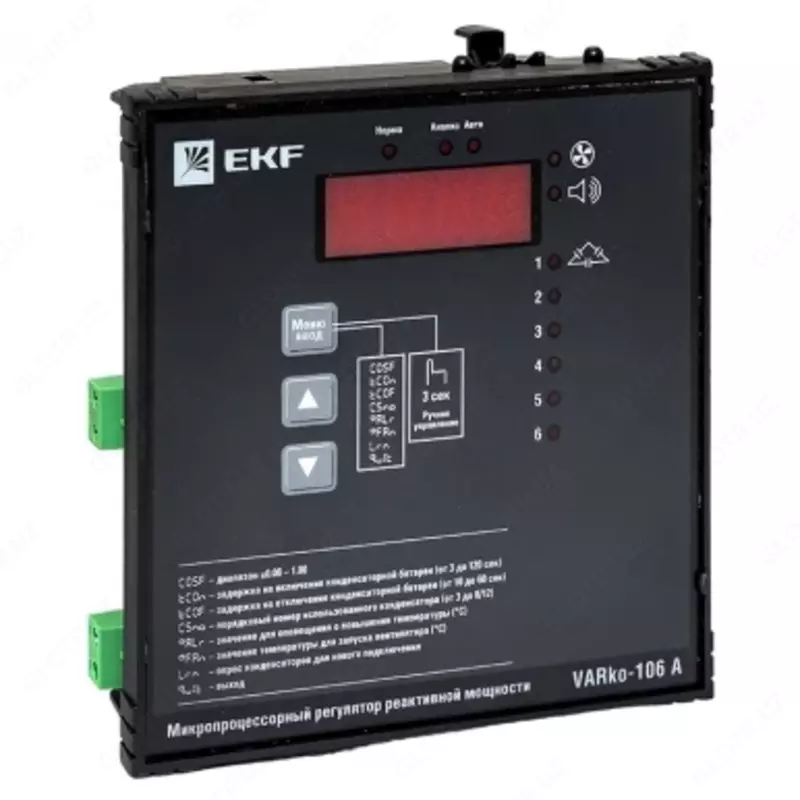

Контроллер Varko-106a EKF PROxima

Причины целесообразности выполнения компенсации реактивной мощности на предприятиях.
Загрузка системы электроснабжения определяется полной мощностью, активная составляющая которой является полезно потребленной и обратно к источнику питания не возвращается. Реактивная составляющая необходима для создания магнитных и электрических полей в элементах электрической сети. Практически она не потребляется, а перетекает от источника питания (генератора) к электроприемнику и обратно.
Передача значительного количества реактивной мощности по линиям и через трансформаторы сети электроснабжения не выгодна по следующим причинам:

Возникают дополнительные потери активной мощности во всех элементах системы электроснабжения, обусловленные загрузкой их реактивной мощностью.
Возникают дополнительные потери реактивной мощности.
Возникают дополнительные потери напряжения.
Загрузка реактивной мощностью линий электропередачи и трансформаторов уменьшает пропускную способность сетей электроснабжения, что в ряде случаев не позволяет использовать полную установленную мощность электрооборудования.
Загрузка реактивной мощностью трансформаторов снижает их коэффициент полезного действия.
Недоиспользование полезной мощности генераторов электростанций и увеличение удельного расхода топлива.
[1]

[1] А.В. Кабышев КОМПЕНСАЦИЯ РЕАКТИВНОМ МОЩНОСТИ В ЭЛЕКТРОУСТАНОВКАХ ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЙ. Издательство Томского политехнического университета 2012г.

Технические характеристики EKF ukrm-0,4-10-5-pro
