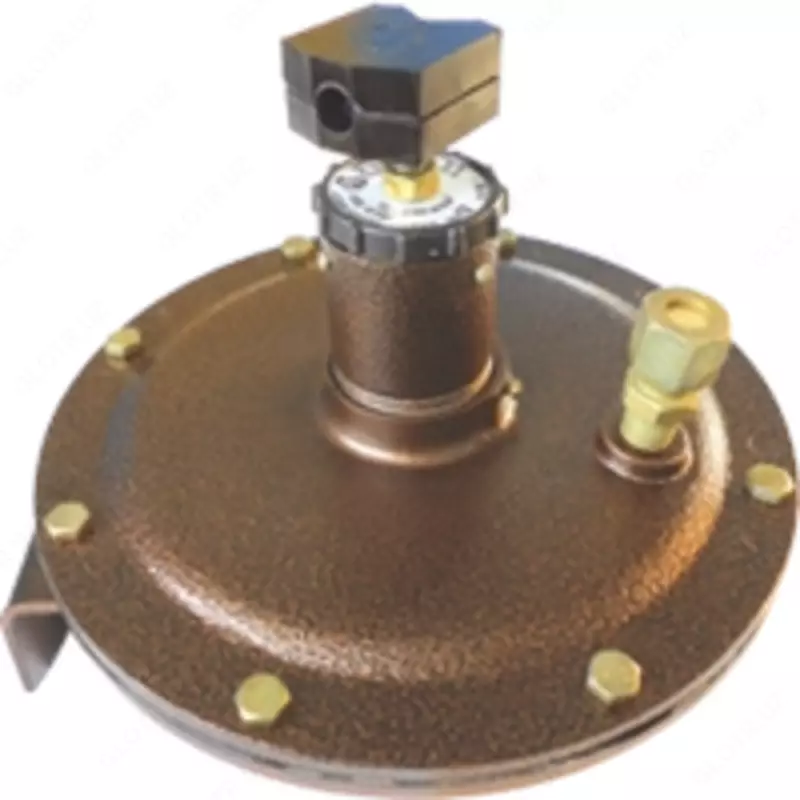

Датчики-реле напора ДН 2,5, ДН 6, ДН 40

Описание

Назначение: Датчики-реле данной серии разработаны для использования в автоматических и автоматизированных системах контроля, управления и регулирования давлений, включая избыточное и вакуумметрическое давление, а также разницу давлений. Они идеально подходят для контроля воздуха, газов и жидкостей, не агрессивных к алюминиевому сплаву АЛ-9 и маслостойкой резине.

Технические характеристики:

Температурный диапазон: Работа в условиях от -30 до +50°C.
Относительная влажность: До 95% при температуре 35°C.
Вибрация: До 25 Гц с амплитудой не более 0,1 мм.

Типы Датчиков-реле и их характеристики:

ДН-2,5:
- Пределы уставок: 0,04 – 2,5 кПа (4 – 250 кгс/м²).
- Давление перегрузки: 10 кПа (1000 кгс/м²).
- Габаритные размеры: Ø142+5 мм, 130± 5 мм.
- Масса: 0,5 ± 0,1 кг.
ДН-6:
- Пределы уставок: 0,6 – 6 кПа (60 – 600 кгс/м²).
- Давление перегрузки: 18 кПа (1800 кгс/м²).
- Габаритные размеры: Ø95+5 мм, 130± 5 мм.
- Масса: 0,4 ± 0,1 кг.
ДН-40:
- Пределы уставок: 0,4 – 40 кПа (40 – 4000 кгс/м²).
- Давление перегрузки: 80 кПа (8000 кгс/м²).
- Габаритные размеры: Ø60 ± 5 мм, 130±5 мм.
- Масса: 0,25 ± 0,1 кг.

Монтаж датчика-реле: На объекте датчики-реле устанавливаются в вертикальном положении с помощью штуцера М12x1,5 (кроме ДЕ-57-2ПН), который поставляется в комплекте. Уплотнение под штуцером обеспечивается специальными прокладками.

Электрическое подключение: Подключение датчика-реле в электрическую цепь производится согласно предоставленной электрической схеме, с использованием проводов сечением 0,5¸1,6 мм.
