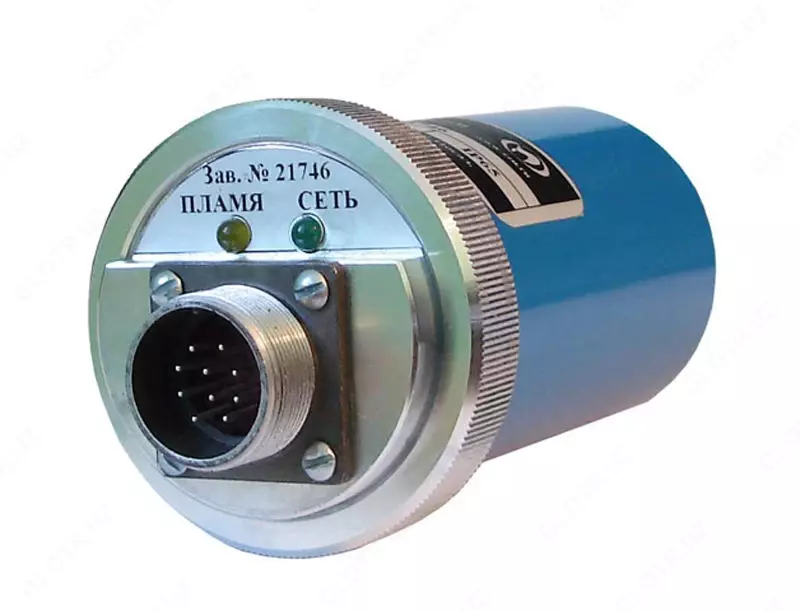

Датчик контроля пламени СЛ-90-1/24 ЕК

Описание

Предназначены для индикации наличия или отсутствия пламени горелок и выдачи сигнала в систему автоматики промышленного энергетического оборудования. Основой работы датчика является регистрация частоты и амплитуды пульсаций пламени с фиксированной полосой пропускания и регулируемым порогом срабатывания (чувствительности).

В датчике-реле контроля пламени СЛ-90-1Е применен полупроводниковый инфракрасный фотодиод фирмы VISHAY, входящей в тройку мировых лидеров по производству электронных компонентов, в том числе фотоприемников. Электронная схема датчика, выполненная на современной элементной базе по технологии CHIP-монтажа, обеспечивает усиление сигнала фотоприемника, что исключает потребность в использовании внешнего усилителя.

Назначение датчиков пламени

Датчики-реле контроля пламени следующих видов

оптические инфракрасные
оптические ультрафиолетовые
ионизационные.

стройство и принцип работы

Датчики-реле являются высокотехнологичными современными приборами. Их принцип действия обеспечивает большую надежность показаний и бесперебойность работы.

Оптические инфракрасные датчики действуют за счет регистрации частоты и амплитуды пульсаций пламени. Их конструкция включает:

Герметичный корпус
Электронную схему, выполненную по технологии CHIP-монтажа. Схема предусматривает усиление сигнала фотоприемника и его передачу в систему автоматики промышленного прибора
Полупроводниковый инфракрасный фотодиод VISHAY.

Ультрафиолетовые датчики серии «ПАРУС» регистрируют постоянную составляющую ультрафиолетового излучения пламени в диапазоне 185…260 нм.

Их конструкция включает:

Герметичный корпус
Электронную схему, выполненную по технологии CHIP-монтажа. В схему встроена возможность усиления сигнала фотоприемника и его передачи в систему автоматики промышленного прибора
Ультрафиолетовый фотоприемник фирмы Hamamatsu Photonics
Блок самодиагностики для полного контроля состояния датчика.

Все датчики предусматривают возможность регулирования порога срабатывания (чувствительности).

Преимущества датчиков пламени

Большой выбор датчиков для разных потребностей производства
Компактность и технологичность приборов
Использование фотоприемников от ведущих мировых производителей
Работа с любыми системами управления промышленных приборов
Эксплуатация при температурах от -40 °С до +100°С
Регулируемый порог срабатывания (чувствительности)
Функция самоконтроля датчика.

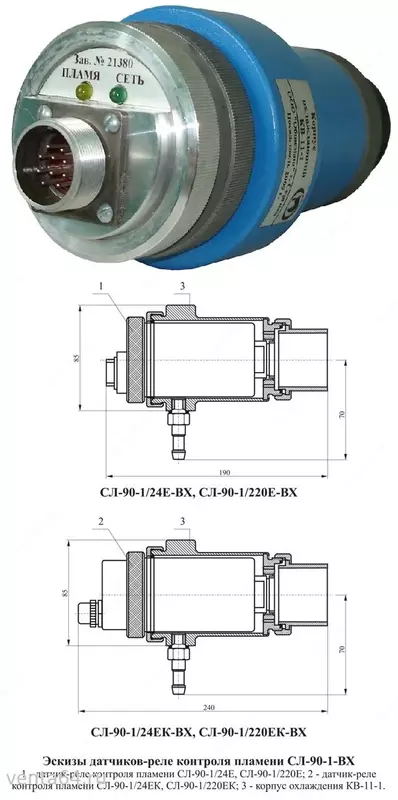

Датчики-реле контроля пламени оптические инфракрасные СЛ-90

СЛ-90-1/ХХХЕ – это уникальный компактный датчик-реле контроля пламени нового поколения на основе микропроцессора. В СЛ-90-1Е применен полупроводниковый инфракрасный фотодиод фирмы VISHAY, входящей в тройку мировых лидеров по производству электронных компонентов, в том числе фотоприемников.
