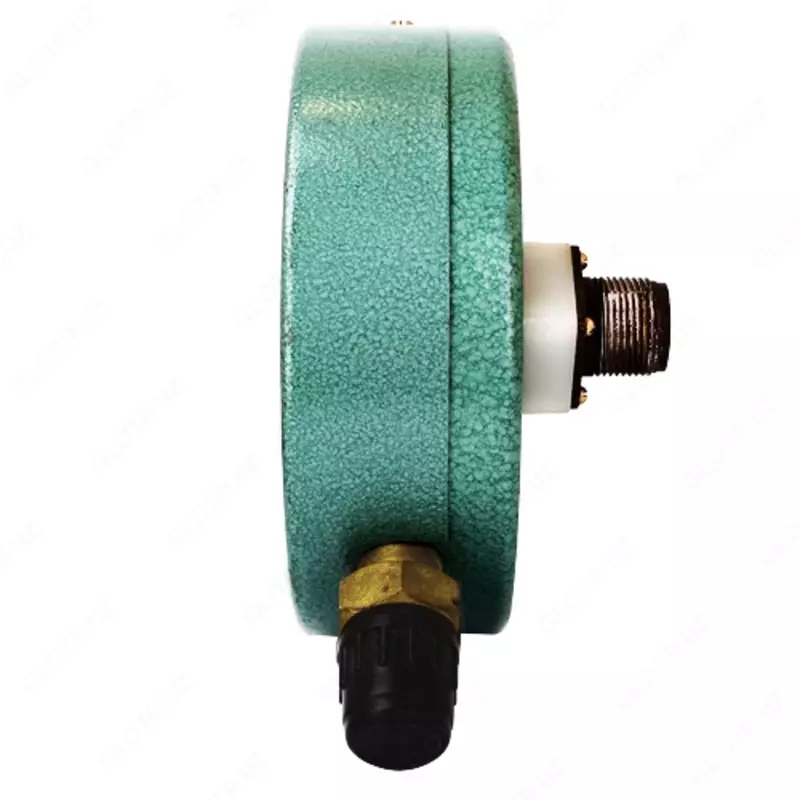

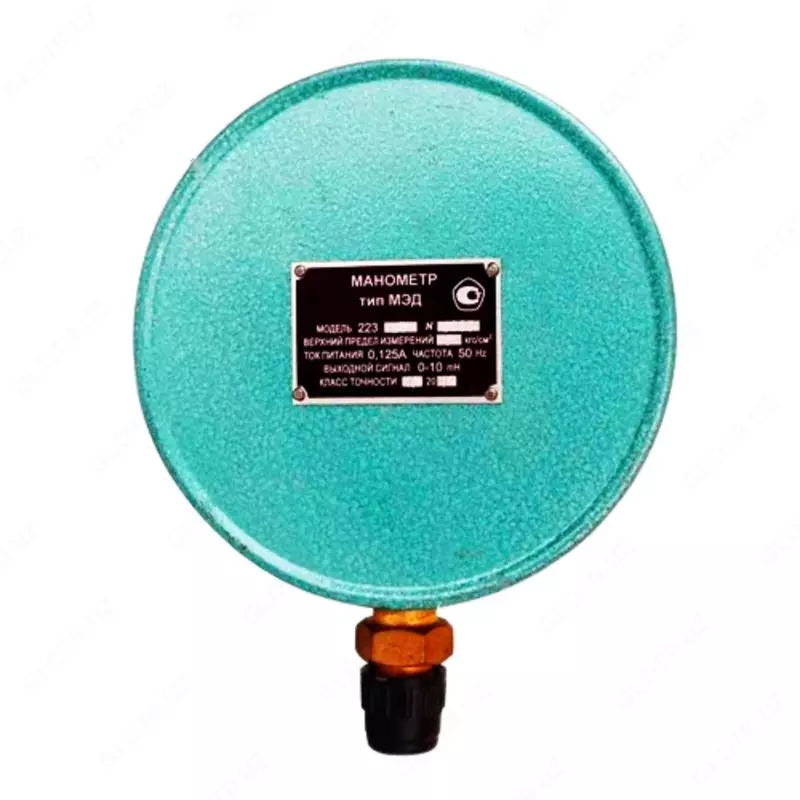

Датчик давления МЭД Модель 22365 0-60 КГС/см2

Описание

Преобразователи давления МЭД 22365 взаимозаменяемые, предназначены для непрерывного преобразования избыточного и вакуумметрического давления в унифицированный выходной сигнал переменного тока, основанный на изменении взаимной индуктивности.

Манометры МЭД 22365 применяются на неподвижных объектах (в стационарных условиях) для работы в комплекте со вторичными взаимозаменяемыми дифференциально-трансформаторными приборами, машинами централизованного контроля и другими приемниками информации, способными принимать стандартный сигнал в виде взаимной индуктивности.

Условия эксплуатации

Измеряемыми средами могут служить жидкости и газы, неагрессивные по отношению к материалам деталей, соприкасающихся с измеряемой средой и указанных в паспорте.

Преобразователь МЭД служит для работы во взрывобезопасных помещениях.

Приборы предназначены для работы в условиях, нормированных по ГОСТ 15150-69 для климатического исполнения УХЛ и О категории 4, но при температуре окружающего воздуха от -30 до +50°C.

Относительная влажность окружающего воздуха при эксплуатации для климатического исполнения:

УХЛ − до 80 % при температуре от -30 до +50°;
О − до 98 % при температуре от +1 до +35°, до 80 % при температуре от +35 до +50°.

Технические характеристики

Наименование	Верхний предел измерений давления				Измеряемая среда
	избыточного		вакуумметрического
	MPa	Kgf/cm²	MPa	Kgf/cm²
Манометр 22364	0,1; 0,16; 0,25; 0,4; 0,6; 1; 1,6;	1,0; 1,6; 2.5; 4,0; 6,0; 10; 16	–	–	газ или жидкость
Манометр 22365	2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160	25; 40; 60; 100; 160; 250; 400; 600; 1000; 1600
Вакуумметр 22364	–	–	0,1	1	газ
Мановакуумметр 22364	0,06; 0,15; 0,3	0,6; 1,5; 3,0
	0,5; 0,9; 1,5	5,0; 9,0; 15			газ или жидкость
Мановакуумметр 22365	2,4	24

Примечание

Нижний предел измерений для манометров и вакуумметров равен нулю.

Питание первичной обмотки дифференциально-трансформаторного преобразователя прибора осуществляется от вторичного устройства переменным током 125^+12,5_-18,75 mA.
Частота тока питания 50 (±1) Hz или 60 (±1) Hz.
Выходным сигналом приборов является взаимная индуктивность между первичной и вторичной цепями дифференциально-трансформаторного преобразователя, зависящая от значения измеряемого давления.
