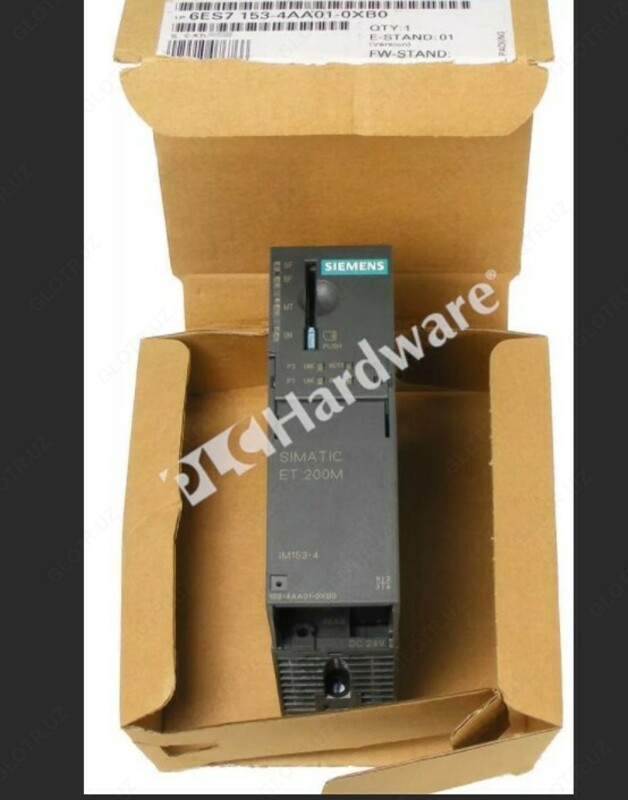

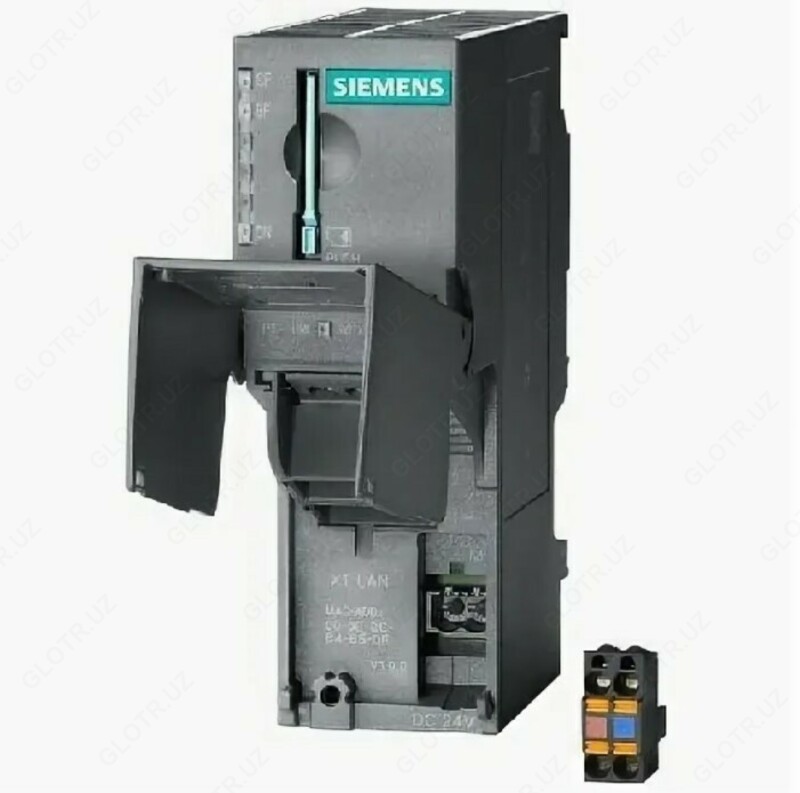

6ES7153-4AA01-0XB0 система распределенного ввода-вывода SIMATIC ET 200M

Описание

SIMATIC DP, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM 153-4 PN IO ДЛЯ ET 200M, УСТАНОВКА МАКС. 12 МОДУЛЕЙ S7-300, РАСШИРЕННЫЕ ФУНКЦИИ: ИЗОХРОННЫЕ REALTIME-КОММУНИКАЦИИ, CLASS 1 И 2, ЗАМЕНА МОДУЛЯ БЕЗ PG, РАБОТА БЕЗ MMC, ПОДДЕРЖИВАЕТСЯ ОБСЛУЖИВАНИЕ НОВЫХ МОДУЛЕЙ IO

Область применения 6ES7153-4AA01-0XB0

Интерфейсные модули IM 153-1/ IM 153-2 HF предназначены для подключения станций ET 200M к электрическим (RS 485) каналам связи сети PROFIBUS DP и выполнения функций стандартных ведомых сетевых устройств.

Интерфейсные модули IM 153-1/ IM 153-2 HF позволяют использовать станции ET 200M в системах распределенного ввода-вывода систем автоматизации самого разнообразного назначения.

Общая информация
Идентификация производителя (идентификатор поставщика)		002AH
Идентификация устройства (идентификатор устройства)		0302H
Напряжение питания
Номинальное значение (пост. ток)		24 V
24 В пост. тока		Да
Допустимый диапазон, нижний предел (пост. ток)		20,4 V
Допустимый диапазон, верхний предел (пост. ток)		28,8 V
Допустимый диапазон (включая пульсации), нижний предел (пост. ток)		20,4 V
Допустимый диапазон (включая пульсации), верхний предел (пост. ток)		28,8 V
Внешняя защита предохранителями для питающих линий (рекомендуется)		В конструкции с заземленным опорным потенциалом для резервных интерфейсных модулей необходимо использовать предохранитель (рекомендация: 2,5 A)
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения		5 ms
Входной ток
Макс. потребление тока		600 mA; при питании 24 В пост. тока
Нормальный ток включения		4 A
It		0,09 A·s
Выходное напряжение
Номинальное значение (пост. ток)		5 V
Выходной ток
для шины на задней стойке (5 В пост. тока), макс.		1,5 A
Рассеиваемая мощность
Нормальная рассеиваемая мощность		6 W
Адресная область
Объем адресной области
Вводы		192 byte
Выводы		192 byte
Конфигурация аппаратного обеспечения
Число модулей на включение подчиненного устройства DP.		12
1. интерфейс
Контроллер PROFINET IO
Службы
— Общее резервирование PROFINET		Нет
Протоколы
Протокол обмена по шине/протокол передачи данных		PROFINET IO
Аварийные сигналы/диагностика/информация о состоянии
Диагностический светодиодный индикатор
Соединение с сетью LINK (зеленый)		Да
Отправка/получение RX/TX (желтый)		Да
Изоляция
Изоляция, испытанная посредством		500 В пост. тока
Степень защиты и класс защиты
Степень защиты согласно EN 60529
IP20		Да
Окружающие условия
Температура окружающей среды при эксплуатации
мин.		0 °C
макс.		60 °C
Давление воздуха согласно IEC 60068-2-13
Высота места установки над уровнем моря, макс.		2 000 m
Размеры
Ширина		40 mm
Высота		125 mm
Глубина		118 mm
Массы
Масса, прибл.		215 g
