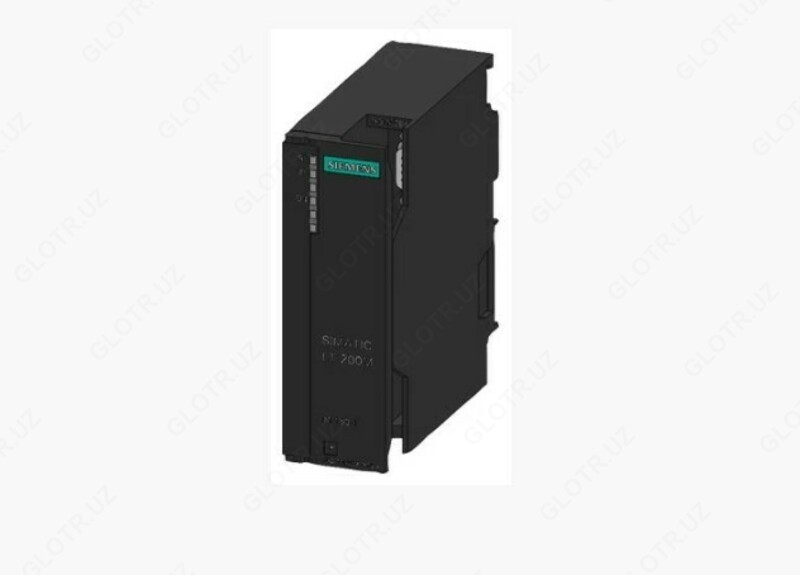

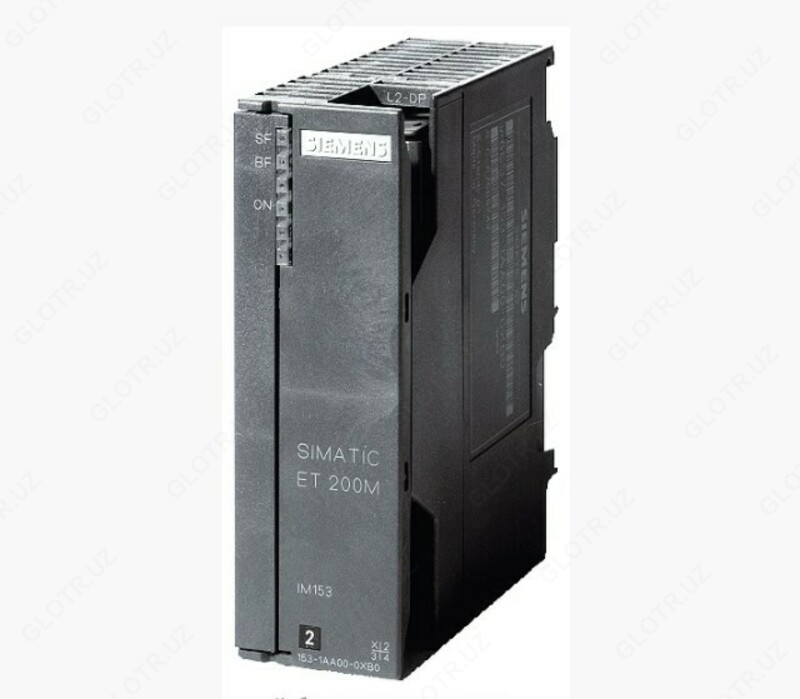

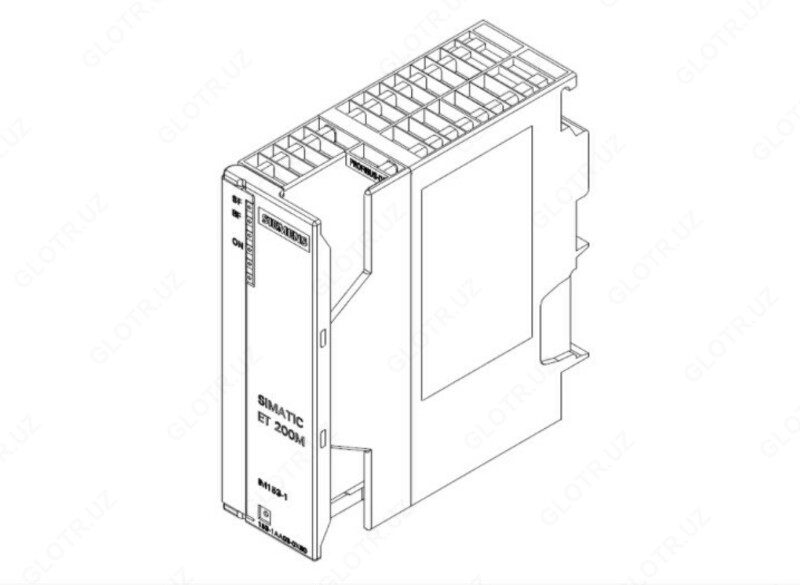

6ES7153-1AA03-0XB0 Siemens SIMATIC DP, интерфейсный модуль IM153-1 для ET 200M

Бренд: Siemens

Артикул: P-0499318 Под заказ
от 6 500 000 сум / шт.
  • Оплата: Перечислением
  • Доставка: Быстрая доставка, Стандартная доставка, Бесплатная доставка
Описание

SIMATIC DP, IM153-1, интерфейсный модуль для ET 200M:

  • встроенный интерфейс PROFIBUS-DP/ 9-полюсное гнездо соединителя D-типа, DP V1,
  • до 12 мбит/с,
  • до 8 сигнальных модулей S7-300 на станцию.

Общая информация

Обозначение типа продукта

IM 153-1 DP ST

Идентификация производителя (идентификатор поставщика)

801Dh

Напряжение питания

Номинальное значение (пост. ток)

24 V

● 24 В пост. тока

Да

Допустимый диапазон, нижний предел (пост. ток)

20,4 V

Допустимый диапазон, верхний предел (пост. ток)

28,8 V

Внешняя защита предохранителями для питающих линий (рекомендуется)

не требуется

Перемыкание при отказе сетевого питания и отключении напряжения

● Время перемыкания при отказе сетевого питания и отключении напряжения

5 ms

Входной ток

Макс. потребление тока

350 mA; При 24 В пост. тока

Нормальный ток включения

2,5 A

I²t

0,1 A²·s

Выходное напряжение

Номинальное значение (пост. ток)

5 V

Выходной ток

для шины на задней стойке (5 В пост. тока), макс.

1 A

Рассеиваемая мощность

Нормальная рассеиваемая мощность

3 W

Адресная область

Объем адресной области

● Вводы

128 byte

● Выводы

128 byte

Конфигурация аппаратного обеспечения

Число модулей на включение подчиненного устройства DP.

8

Интерфейсы

Способ передачи

RS 485

PROFIBUS DP

● Адреса пользователей

допустимо от 1 до 125

● автоматическое определение скорости передачи данных

Да

● Макс. выходной ток

90 mA

● Макс. скорости передачи данных

12 Mbit/s

● Режим синхронизации (SYNC)

Да

● Способность к «замораживанию»

Да

● Прямой обмен данными (поперечная связь)

Да; передатчик

● Исполнение электрического соединения шины PROFIBUS

9-полюсное гнездо Sub-D

1. интерфейс

Подчиненное устройство PROFIBUS DP

● GSD-файл

(лдя DPV1) SIEM801D.GSD; SI01801D.GSG

● автоматический поиск скорости передачи данных

Да

Протоколы

Протокол обмена по шине/протокол передачи данных

PROFIBUS DP согласно EN 50170

Протоколы (Ethernet)

● TCP/IP

Нет

Гальваническая развязка

Гальваническая развязка - есть

Да

Изоляция

Изоляция, испытанная посредством

Напряжение изоляции 500 В

Степень защиты и класс защиты

Степень защиты IP

IP20

Окружающие условия

Температура окружающей среды при эксплуатации

● мин.

0 °C

● макс.

60 °C

● горизонтальный настенный монтаж, мин.

0 °C

● горизонтальный настенный монтаж, макс.

60 °C

● вертикальный настенный монтаж, мин.

0 °C

● вертикальный настенный монтаж, макс.

40 °C

Высота при эксплуатации относительно уровня моря

● Высота места установки над уровнем моря, макс.

3 000 m

Проектирование

Программное обеспечение для проектирования

● STEP 7

STEP 7/COM PROFIBUS/внешние инструмента посредством файла GSD

Размеры

Ширина

40 mm

Высота

125 mm

Глубина

117 mm

Массы

Масса, прибл.

360 g
