6ES7132-4BD32-0AA0 SIEMENS модули дискретного вывода (standard) для ET 200S

SIMATIC DP, модули дискретного вывода (упаковка из 5 штук):

Для ET200S
4 дискретных вывода STANDARD
=24В
Номинальное значение тока 2A
Ширина 15 мм,
5 штук в упаковке

Напряжение питания
Устойчивость к обратному напряжению	Да; при использовании того же напряжения нагрузки, что и на модуле питания
Напряжение нагрузки L+
● Номинальное значение (пост. ток)	24 V; от модуля питания
● Защита от перепутывания полярности	Да
Входной ток
из источника напряжения нагрузки L+ (без нагрузки), макс.	10 mA; на канал
из шины на задней стойке 3,3 В пост. тока, макс.	10 mA
Рассеиваемая мощность
Нормальная рассеиваемая мощность	1,6 W
Адресная область
Адресное пространство на модуль
● Макс. адресное пространство на модуль	1 byte
● с пакетами	4 bit
Цифровые выводы
Вид цифровых выходов	Source Output (PNP, P-переключение)
Вид выходов	4
Защита от короткого замыкания	Да
● Нормальный порог срабатывания	от 2,8 до 7,2 A
Ограничение индуктивного напряжения отключения	норм. L+(от -55 до -60 В)
Включение цифрового входа	Да
Коммутационная способность выходов
● при ламповой нагрузке, макс.	10 W
Диапазон сопротивления нагрузке
● нижний предел	12 Ω
● верхний предел	3 400 Ω
Выходное напряжение
● для сигнала "1", мин.	L+ (-1,0 В)
Выходной ток
● для сигнала "1", номинальное значение	2 A
● для сигнала "1", диапазон допустимых значений, мин.	7 mA
● для сигнала "1", диапазон допустимых значений, макс.	2,4 A
● для сигнала "0", ток покоя, макс.	0,1 mA
Задержка на выходе при омической нагрузке
● с "0" на "1", макс.	50 µs; норм. 45 мкс
● с "1" на "0", макс.	120 µs; норм. 90 мкс
Параллельное подключение двух выходов
● для повышения мощности	Нет
● для резервного включения нагрузки	Да; на модуль
Частота коммутации
● при омической нагрузке, макс.	1 000 Hz
● при индуктивной нагрузке, макс.	2 Hz; при 0,5 H
● при ламповой нагрузке, макс.	10 Hz
Суммарный ток выходов
● Макс. ток на модуль	4 A
Длина провода
● экранированные, макс.	1 000 m
● неэкранированные, макс.	600 m
Аварийные сигналы/диагностика/информация о состоянии
Диагностическая функция	Нет
Диагностический светодиодный индикатор
● Индикатор состояния цифрового выхода (зеленый)	Да
Параметры
Примечание	1 байт
Гальваническая развязка
Гальваническая развязка цифровых выводов
● между каналами	Нет
● между каналами и шиной на задней стенке	Да
Изоляция
Изоляция, испытанная посредством	500 В пост. тока

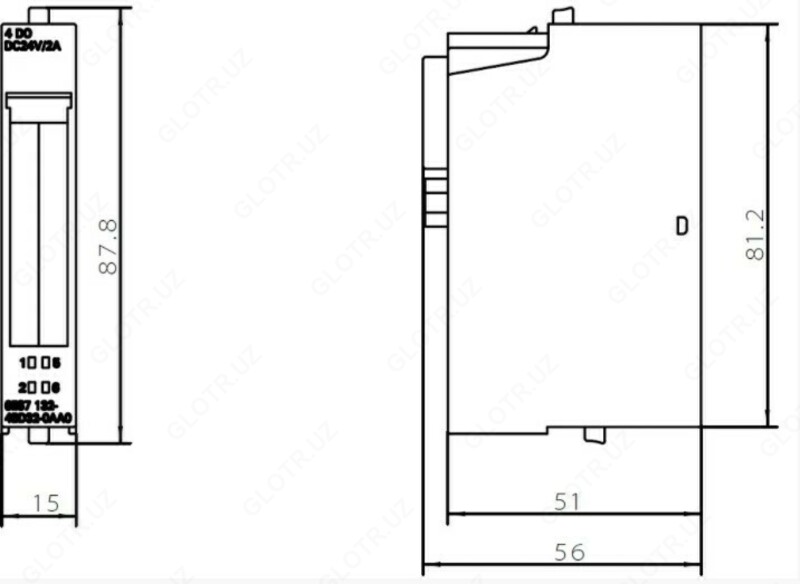

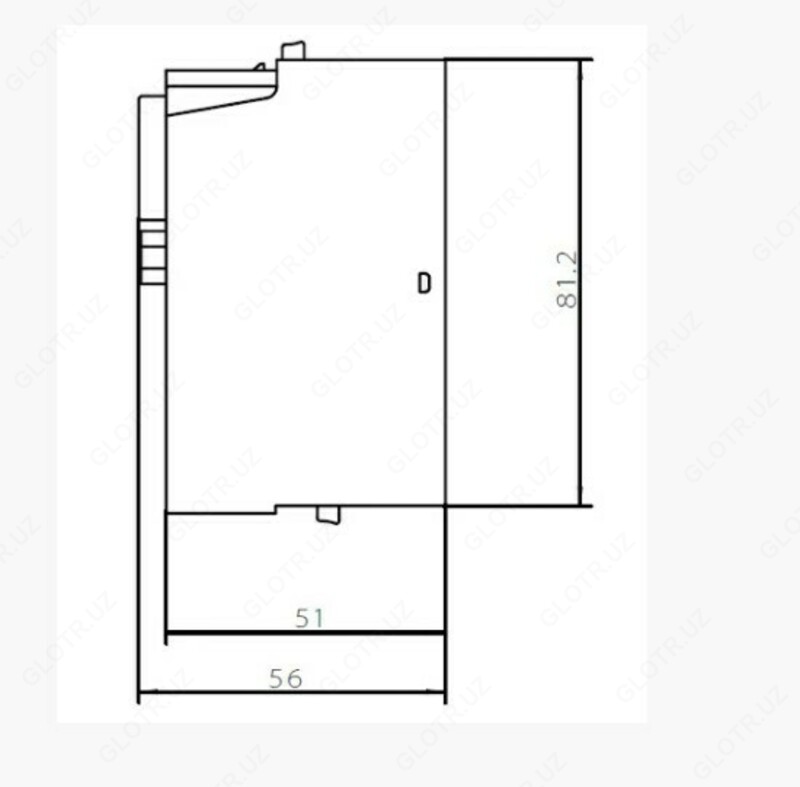

Размеры
Ширина	15 mm
Высота	81 mm
Глубина	52 mm
Массы
Масса, прибл.	40 g
